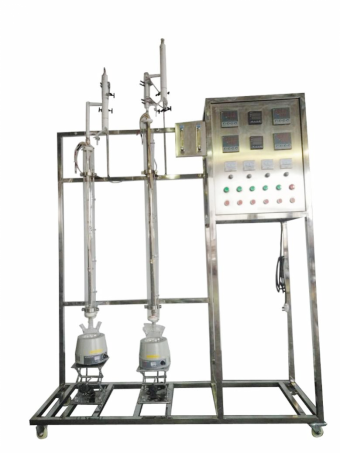

ZNHG-HL14型萃取精馏实验装置

一、装置功能
1、掌握萃取精馏的基本原理和操作。
2、ZNHG-HL14型萃取精馏实验装置能进行全塔物料衡算和塔操作的过程分析。
3、了解萃取精馏与常规精馏的区别。
4、数字型萃取精馏实验装置学会分析塔内物料组成。

二、主要配置
    电热器、蒸馏釜、萃取精馏塔、溶剂回收塔、冷凝器、数字温度显示仪表、回流系统、流量计、不锈钢框架、仪表柜。
三、公用设施
水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电：电压AC220V，功率2KW，标准单相三线制。
四、技术参数
1、玻璃萃取精馏塔体（填料）：φ30×1400mm，五侧口，塔外壁2段导电膜加热保温（手动控制）。
2、溶剂回收塔（填料）：φ30×1200mm，五侧口，塔外壁2段导电膜加热保温（手动控制）。
3、塔顶玻璃蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、塔内填装φ2×2mmθ不锈钢θ环型填料。
5、玻璃塔釜，容积500ml，加热器：800W。
6、K型热电偶 ：0—200℃（4支）。
7、250ml高位玻璃加料瓶，LZB--2转子流量计：流量范围2.5～25ml/min ，数量2套。
8、宇电AI518温度控制仪，宇电AI704M温度巡检仪。
9、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等仪表组成，回流比控制范围：99：1—1：99。
10、各项操作及温度、回流比、流量的显示、调节、控制全在控制屏面板进行。
11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
12、外形尺寸：1200×500×2200mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
五、测控组成

六、数字型增加的功能
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、回流比等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
