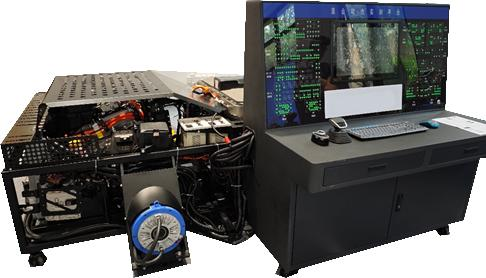

ZNQ-C01型插电式混合动力系统实训平台

一、产品概述

插电式混合动力系统实训平台通过集成奇瑞风云A8插电式混合动力系统（包含：动力电池、发动机、发电机、驱动电机和驱动负载，TCU、MCU、BMS、HCU和ECU）以及电路检测交互平台，提供了一个全面的学习和实验环境。实训平台可以实现加速、减速、制动及混合模式切换等功能，进行故障模拟与诊断等实际操作，真实地展示插电式混合动力系统结构原理及工作过程，适用于新能源混合动力汽车相关专业理论和维修实训的教学。

二、产品功能

1.展示插电式混合动力系统的工作原理。

2.能够实现发动机控制系统故障模拟与检测。

3.能够实现电池管理系统故障模拟与检测。

4.能够实现变速器控制系统故障模拟与检测。

5.能够实现整车控制系统故障模拟与检测。

6.能够实现驱动电机控制系统故障模拟与检测。

7.提插电式混合动力系统故障诊断配套教学资料。

三、实训项目

1.增压温度压力传感器故障诊断。

2.进气压力温度传感器故障诊断。

3.第一缸点火系统故障诊断。

4.电子节气门故障诊断。

5.水温传感器故障诊断。

6.相位传感器故障诊断。

7.四缸喷油系统故障诊断。

8.高压油泵故障诊断

四、技术参数

1.动力电池

尺寸：≥(L)1165mm*(W)1133mm*(H)188mm

类型：磷酸铁锂

冷却方式：液冷

能量：≥18.3kWh

额定电压：339.2V

电池工作电量范围支持：20%-80%

液冷系统：液冷系统应能够有效控制电池的工作温度，防止过热

温度范围：电池在工作时的温度范围应宽广，常见要求在-20℃至60℃之间

2.发动机

尺寸：(L)550mm*(W)580mm*(H)670mm

排量：1.5L

进气形式：涡轮增压

气缸排列形式：L

气缸数：4

每缸气门数：4

配气机构：DOHC

最大马力：156Ps

最大功率：115kW

最大功率转速：5200rpm

最大扭矩：220N.m

最大扭矩转速：2500rpm

最大净功率：105kW

燃油标号：#92

低温启动：发动机应能在低温环境下顺利启动，并较快达到最佳工作状态

冷却系统：发动机需要高效的冷却系统来维持最佳工作温度，防止过热

3.变速箱

尺寸：(L)370mm*(W)600mm*(H)690mm

变速箱类型：插混专用变速箱（单挡DHT）

驱动电机类型：永磁同步电机

驱动电机总功率：150kW

驱动电机总扭矩：310N.m

驱动电机布局：前置前驱

驱动电机冷却形式：液冷

4.低压供电电源

输入：220VAC

输出：12VDC

额定功率：≥1.5kW

支持混合动力系统测试台架12V低压电持续稳定供电

5.驱动负载

磁粉制动器尺寸：(L)220mm*(W)127mm*(H)190mm

额定转矩：≥100N.m

数量：2

激磁电流：1A

滑差功率：3kW

冷却方式：液冷

控制器尺寸：(L)195mm*(W)127mm*(H)170mm

工作电压：180-250VAC

绝缘阻抗：10MΩ

稳流精度：1%

控制方式：手动调节/0-5VDC模拟电压调节

能够根据负载需求手动调节激磁电流，以达到无级控制制动转矩或传递转矩的目的。

6.交互系统

尺寸：(L)1310mm*(W)750mm*(H)1450mm

供电：220VAC

故障设置系统供电：12VDC

换挡杆：支持P、R、N、D档位切换

急停按钮：可实现混动系统高压电切断

功能：系统状态监测，纯电、串联、并联-发动机直驱工作模式切换，串联发电功率控制，系统故障设置及诊断。

7.工控机

运行内存：16G

硬盘：512G（固态）

CPU：配置不低于Intel I5 8265U

操作系统：Windows

8.显示器.（补充）

输入端口：HDMI，VGA

清晰度：1440*900

电源：12V/4A

五、基本配置

1.插电式混合动力系统台架1套

2.磁粉制动器+控制电源

3.低压供电电源

4.电路检测交互平台

5.显示器

6.鼠标

7.工控机

8.插线板
