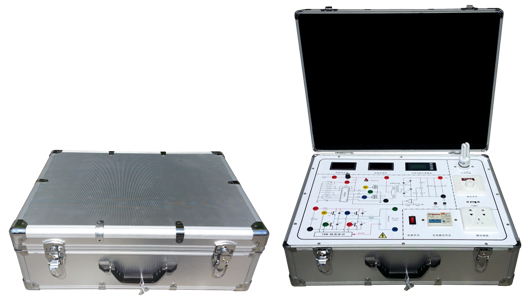

ZN-TYN05型 离网逆变器系统原理及应用实验箱

一、实验箱组成：

       ZN-TYN05型 离网逆变器系统原理及应用实验箱由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。

二、教学及研究实训项目：

实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）

实验2、逆变电源直流输入欠过电压保护实验。

实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。

实验4、逆变器与市电互补自动切换实验

实验5、逆变器输出过载保护实验

实验6、逆变器输出欠、过压实验

三、运行技术条件

3、1、离网电源控制单元：系统根据实际的工作需要，通过开关单元的开和关，可实现对各类交流负载实现供电。

◆ 直流输入电压：12VDC

◆ 交流输出电压：220VAC

◆ 交流输出功率：200W

◆ 频率范围：50Hz

◆ 效率：84.5%

◆ 输出波形：正弦波

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度﹤90﹪（25℃）

◆ 保护功能： 极性反接、过放、过压、短路、漏电、过热、过载、接地故障。

3.2、AC/DC变换电源控制单元：系统根据实际的工作需要，通过开关电源单元的开和关，可实现对逆变电源实施直流输入供电。

◆ 交流输入电压：220VAC

◆ 直流输出电压：12VDC

◆ 直流输出功率：300W

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度﹤90﹪（25℃）

◆ 保护功能： 短路、漏电、过热、过载、接地故障。

3.3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的端子上，在工作过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。

3.4、显示单元：交流电压、交流电流、交流功率、设备工作温度。

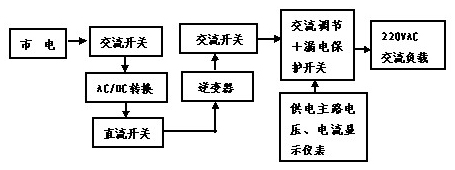

四、系统工作原理方框图

五、 售后服务

◆ 使用手册（含实验指导）

◆ 产品培训
