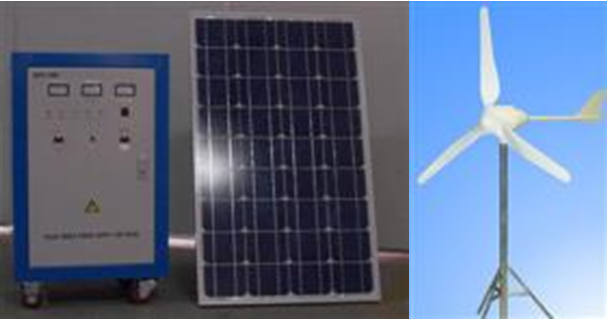

一、产品图片

二、产品系列

产品型号	风机功率(W)	太阳能功率 (W)
IE-400	400	50×2

三、技术参数

产品名称   技术参数		IE-400
风力发电机	起动风速（m/s）	2.5
	额定风速（m/s）	10
	额定功率（W）	400
	叶片数量	3
	叶轮材质	增强尼龙
	风叶直径（m）	1.8
	超速保护	叶片失速及电磁制动
	过载保护	电磁制动或加载卸荷
太阳能电池	开路电压DC（V）	17.5
控制器	工作电压DC（V）	12-24
逆变器	工作电压AC（V）	110-220

四、功率曲线

五、系统配置

1.基本线路

2.配置列表

风力发电机	太阳能电池板				蓄电池		塔架或塔杆
型号	额定 功率（W）	数量 （块）	总功率 （W）	材质	规格	数量	高度（m）	厚度（cm）	材质	工艺
IE-400	50	2	100	单晶硅	150AH 12V	2	6-12	3-5	QT （锰钢）	镀锌喷塑

3.     特别说明
控制器：控制开关可以将使风机处于停机状态，开机前请确定线缆可靠连接。
蓄电池：蓄电池组可根据用户需要搭配，开机前请确保蓄电池组的负极良好接地。
电  缆：不适用的电缆会增加电能损耗，建议用户配用电缆规格如下：

机组至蓄电池的距离（m）	<50	50-100	100-150
IE-400电缆规格（mm2）	4	6	10

六、配件明细

1. 系统组装示意图

2. 配置明细单

序号	配件名称	数量	序号	配件名称	数量
1	风向舵	1	12	内六角螺丝	3
2	盘头螺丝	1	13	弹簧垫片	3
3	止退螺母	1	14	分流罩	1
4	盘头螺丝	1	15	螺栓	1
5	止退螺母	1	16	盖型螺母	1
6	主机	1	17	塔架	1
7	风叶	3	18	六角螺丝	4
8	风叶压块	3	19	螺母	4
9	内六角螺丝	9	20	弹簧垫片	4
10	弹簧垫片	9	21	垫片	4
11	内六角螺丝	3	22	控制器	1

线路连接

l        操作规程
风光互补发电机系统和光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序安全可靠地进行系统部件的连接和操作。
1.       打开包装确保设备没有因运输而损坏。
2.       用长度不要超过1米的6平方毫米以上铜芯电缆，将蓄电池与设备后面板的“蓄电池（BATTERY）” 端子相连接。但仍严禁蓄电池反接！
3.       将风力发电机组输出线与设备后面板的“风机输入（WIND INPUT）”端子相连接。
4.       将太阳电池板与设备后面板的“太阳能输入(SOLAR INPUT)”端子相连接。
5.       将负载与“直流输出(DC OUTPUT)”端子连接。光控输出型负载，应连接端子“+”和“-1”。时控输出型负载，应连接端子“+”和“-2”。
6.       如有市电切换功能，则将市电输入与设备上“AC INPUT”连接。
7.       将前面板“开关”拨到“运行（RUN）”位置，使风力发电机正常运行。机箱上的“刹车（BRAKE）”是用来提供人为的手动风机刹车功能，当“开关”处于“刹车（BRAKE）”位置时，风机处于制动状态。
8.       “LIGHT ADJUST”调节路灯开始输出的光线照度。出厂时已设定好，可不重新调节。
9.       “TIMER”可根据数字调节时控，分别对应1、2、4、8小时。拨向下为设定。
l        状态显示
“NIGHT”指示灯亮：表示有直流输出。
“UNDER VOLTAGE”指示灯亮：表示蓄电池电压偏低，处于亏电状态。
“CHARGE”指示灯亮：表示风机处于充电状态。

l        技术参数

风力发电机*大输入功率(W)	500
太阳能*大功率(Wp)	200
蓄电池额定电压(V)	24
浮充电压(V)	29
过放保护电压（V）	22
过放恢复电压（V）	24
*大光控直流输出功率（W）	120W
*大时控直流输出功率（W）	120W
保护类型	反接保护，太阳能防反充保护，自动卸载，过充保护，过放保护

施工指南Construction guide

    1. 施工规划

l        请选择风力通畅的地方安装本系统。
l        为避免功率损耗，请尽量缩短风机与蓄电池组之间的距离。
施工规划图如下所示： 2. 施工方法
l        如果地基为坚硬的岩土层，平整后即可施工。
l        如果地基为软土层，务必夯实1米×1米的地面，防止地基下沉。
l        如果地基为松软的沙层，需挖1米×1米×1米的坑，底层铺上60厘米后的粘土层并夯实，而后铺上40厘米厚的混凝土。

日常维护

本系统可靠性极高，无需定期维护保养。只须适时检修，以保持系统正常运转。
1.     检查支架的牵引绳索是否松动并及时予以张紧。
2.     检查输电线路可节点是否牢固，是否出现腐蚀现象。
3.     定期维护蓄电池。
4.     如遇恶劣天气，可放倒支架，避免意外发生。
故障排除
本发电系统设计要求极高，在正常的安装和使用中通常不会发生故障。如遇特殊情况请参考下表：

故  障	产生原因	排除方法
风机震动	1.     钢丝拉绳松动 2.     叶片固定螺栓松动 3.     受外力风轮叶片缺损 4.     叶片附着物造成不平衡	1.     调正张紧钢丝拉绳 2.     拧紧松动部分 3.     更换叶片 4.     清除附着物
异常杂音	1.     紧固部分有松动 2.     发电机轴承损坏 3.     风论与其他部位摩擦	1.     放倒风机支架，检查各部件 2.     更换轴承 3.     检查排除
风轮转速明显降低	1.     发电机定转子摩擦 2.     定子绕组短路或输出短路 3.     控制器开关在停机位置	1.     更换轴承 2.     将短路位置绝缘 3.     控制器开关置开机位置
发电机输出电压低	1.     电机转速低 2.     定子绕组三项中有短路 3.     控制器短路 4.     低电压输电线过长或过细	1.     查明原因，恢复正产转速 2.     将短路位置绝缘 3.     更换控制器 4.     缩短线路，加粗线径
发电机交流线路无输出	1.     电机断路或保险丝熔断 2.     输出线断路	1.       更换保险丝 2.       查明原因，接通断路
电机交流输出正常 但无直流输出	1.     直流保险丝熔断 2.     输出线断路 3.     控制器中整流器损坏	1.     更换保险丝 2.     查明原因，接通断路
蓄电池输出容量不足	1.     发电机输出电压过低 2.     蓄电池接线柱导电不良 3.     蓄电池失效	1.     按上述各项检查排除 2.     维护蓄电池

产品保修

1.       发电机体、叶片、逆变器、控制器保修1年。
2.       三包有效期自购买之日起计算。
3.       属下列情况之一的，不实行三包：
1)       未按照安装说明书进行安全安装造成的设备损坏。
2)       因不可抗拒的自然灾害造成的设备损坏。
3)       一切倒机事故造成的设备损坏。
4)       客户私自对设备改型、改装。
