ZN-WIN型 1KW永磁风力发电机并网实验系统
一、系统概述

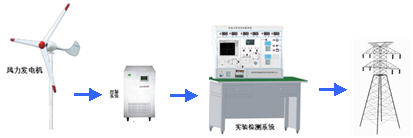

ZN-WIN型 1KW永磁风力发电机并网实验系统是由室外风力发电机，塔架、拉索，室外防雷箱，并网控制器，卸荷器，并网逆变器，主操作控制台等组成， ZN-WIN型 1KW永磁风力发电机并网实验系统能进行并网发电全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
ZN-WIN型 1KW永磁风力发电机并网实验系统是由室外风力发电机，塔架、拉索，室外防雷箱，并网控制器，卸荷器，并网逆变器，主操作控制台等组成， ZN-WIN型 1KW永磁风力发电机并网实验系统能进行并网发电全过程实验，是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
二、运行技术参数
2、2、风力发电技术条件
◆ 风机输出电压 220VAC
◆ 风机输出功率 1台/1KW
◆ 风机*大输出功率 1.2KW
◆ 通讯接口 RS-485/RS-232
◆ 泄荷器:开始卸载电流5.2A,PWM卸载控制风机限流,风机自动刹车和手动刹车.
2、3、风机充电控制技术条件
◆ 风机输出电压 220VDC
◆ 风机输出功率 1台/1KW
◆ 额定工作电流 6A/1000W
◆ 风机*大输入电流 6A
◆ 卸载开始电压 370V
◆ 卸载开始电流 5.8A
◆ 显示方式LCD（液晶屏显示）
◆ 显示内容 风机电压、风机电流、风机功率
2、4、产品特点及功能
2、4、1、风力发电机
风力发电机额定功率为1000W,风叶采用三碳光纤化合物为材料，发电机体积小、重量轻而且发电效率高。独特的电磁力矩设计技术有效保证了在微风中便能启东运行，全部采用优质铝合金精密压铸部件与不锈钢配件，整机重量轻。
2、4、2、并网控制逆变模块
采用日本三菱第五代智能功率模块；DSP芯片控制；功率点跟踪技术；高效率；完善的保护功能；按照IEE929-2000和UL1741标准设计； 安装调试简便； 可通过液晶和按键设定运行参数。
2、4、3、实验模块
并网发电原理图，测试端子；接线盒，接线端子；数显交直流电压电流表，实时显示系统电参数的情况；含有多种通讯接口，上位机监控功能
三、系统单元组成
3、1、并网控制单元（演示台内）：系统根据演示单元的需要，通过开关单元的开和关，实现逆变器同步运行，配备同时单独计量通道，并满足数据对比和采集。
风机电源控制，单独设计有一套大风卸荷保护电路，与逆变电源结合使用。
3、2、风机卸荷单元（演示台内）：风力发电机输出端口，连于发电机控制器，对风机所发的三相交流电进行整流，调整并控制，然后供给并网逆变器进行并网和系统在大风时的卸荷和其他保护。
3、3、开关控制单元（演示台）：所有演示系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
3、4、 风机连接单元（交直流屏 演示台）：示意接线面板上,分1单元的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看3个风机系统的工作状态
3、5、显示单元（交直流屏输入交直流 演示台输出交流 交直流屏）
3、6、A 演示台显示单元
通用部分：设备工作温度、室内温度/湿度/时钟、逆向电量计量。
通用1套3位切换显示：有功功率.
单独显示：风速LED显示、风向日期LCD显示、风机限流卸荷LED指示。
四、监控单元
监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。
4、1、 监控软件
◆ 监控主机同时提供对外的数据接口，即用户可以通过计算机实时查看整个电源系统的实时运行数据以及历史数据和故障数据。
◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。
◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。
五、教学及研究实训项目
2、1、永磁同步风力发电机控制运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、水平轴发电机在不同的风速的情况变换功率实验
实验6、风力发电系统接线实验
实验7、永磁同步风力发电机并网过程实验
实验8、永磁同步风力发电机在不同风速情况下并网实验
实验9、并网过程中的各种保护实验
六、售后服务
◆ 使用手册
◆ 产品培训
配置清单
2、2、风力发电技术条件
◆ 风机输出电压 220VAC
◆ 风机输出功率 1台/1KW
◆ 风机*大输出功率 1.2KW
◆ 通讯接口 RS-485/RS-232
◆ 泄荷器:开始卸载电流5.2A,PWM卸载控制风机限流,风机自动刹车和手动刹车.
2、3、风机充电控制技术条件
◆ 风机输出电压 220VDC
◆ 风机输出功率 1台/1KW
◆ 额定工作电流 6A/1000W
◆ 风机*大输入电流 6A
◆ 卸载开始电压 370V
◆ 卸载开始电流 5.8A
◆ 显示方式LCD（液晶屏显示）
◆ 显示内容 风机电压、风机电流、风机功率
2、4、产品特点及功能
2、4、1、风力发电机
风力发电机额定功率为1000W,风叶采用三碳光纤化合物为材料，发电机体积小、重量轻而且发电效率高。独特的电磁力矩设计技术有效保证了在微风中便能启东运行，全部采用优质铝合金精密压铸部件与不锈钢配件，整机重量轻。
2、4、2、并网控制逆变模块
采用日本三菱第五代智能功率模块；DSP芯片控制；功率点跟踪技术；高效率；完善的保护功能；按照IEE929-2000和UL1741标准设计； 安装调试简便； 可通过液晶和按键设定运行参数。
2、4、3、实验模块
并网发电原理图，测试端子；接线盒，接线端子；数显交直流电压电流表，实时显示系统电参数的情况；含有多种通讯接口，上位机监控功能
三、系统单元组成
3、1、并网控制单元（演示台内）：系统根据演示单元的需要，通过开关单元的开和关，实现逆变器同步运行，配备同时单独计量通道，并满足数据对比和采集。
风机电源控制，单独设计有一套大风卸荷保护电路，与逆变电源结合使用。
3、2、风机卸荷单元（演示台内）：风力发电机输出端口，连于发电机控制器，对风机所发的三相交流电进行整流，调整并控制，然后供给并网逆变器进行并网和系统在大风时的卸荷和其他保护。
3、3、开关控制单元（演示台）：所有演示系统内外单元的引线经隔离开关接至各自的跳线端子上，在实验过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
3、4、 风机连接单元（交直流屏 演示台）：示意接线面板上,分1单元的引线经隔离开关接至各自的跳线端子，根据演示的需要，可以用跳线自由地查看3个风机系统的工作状态
3、5、显示单元（交直流屏输入交直流 演示台输出交流 交直流屏）
3、6、A 演示台显示单元
通用部分：设备工作温度、室内温度/湿度/时钟、逆向电量计量。
通用1套3位切换显示：有功功率.
单独显示：风速LED显示、风向日期LCD显示、风机限流卸荷LED指示。
四、监控单元
监控装置包括监控主机、监控软件和显示设备。本系统采用高性能工业控制PC机作为系统的监控主机，配置多机版监控软件，采用标准RS-232或RS-485通讯方式，可以实时获取所有风力发电的运行参数和工作数据。
4、1、 监控软件
◆ 监控主机同时提供对外的数据接口，即用户可以通过计算机实时查看整个电源系统的实时运行数据以及历史数据和故障数据。
◆ 可每隔5分钟存储一次电站实验所有运行数据，包括实时存储环境数据、故障数据等参数。
◆ 可连续存储20年以上的电站实验所有的运行数据和故障纪录。
五、教学及研究实训项目
2、1、永磁同步风力发电机控制运行过程风能量变换演示和实验
实验1、风速即转速与与出功率关系实验
实验2、发电机转速与输出电压关系实验
实验3、发电机转速与输出电流关系实验
实验4、发电机转速与输出电压频率关系实验
实验5、水平轴发电机在不同的风速的情况变换功率实验
实验6、风力发电系统接线实验
实验7、永磁同步风力发电机并网过程实验
实验8、永磁同步风力发电机在不同风速情况下并网实验
实验9、并网过程中的各种保护实验
六、售后服务
◆ 使用手册
◆ 产品培训
配置清单
| 序号 | 名 称 | 型 号 | 数量 | 单位 |
| 1 | 风力发电并网实训系统主操作台（含元器件） | 1 | 台 | |
| 2 | 1000W永磁同步发电机（含风叶） | 1 | 台 | |
| 3 | 1000W风机控制器 | 1 | 台 | |
| 4 | 1000W风机并网逆变器 | 1 | 台 | |
| 5 | 1000W风机拉索搭架 | 1 | 套 | |
| 6 | 实验附件 | 1 | 套 |
