ZN-DOUYX型 汽车动力驱动与传动系统演示解剖模型(大众STN3000）

一、产品简介

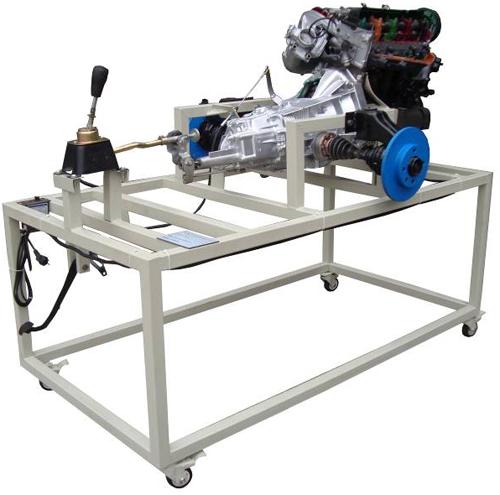

        ZN-DOUYX型 汽车动力驱动与传动系统演示解剖模型(大众STN3000）采用  发动机与变速器总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示发动机与变速器内外部结构和部件的运动情况，适用于发动机与变速器原理和机械机构的教学。 二、功能特点
1.采用发动机与变速器实物总成进行机构切剖，充分展示发动机机与变速器构部分的内外结构。
2.对发动机与变速器各机械剖面采用不同颜色的油漆进行喷涂。
3.由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示内部机械部件的运动过程。
4.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5.真实换档操作，模拟动力的传送过程。
6.解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
变速器（同步器等，外可观察）
三、技术规格
动力电源：220V±10% 50Hz
单相齿轮减速电机：
额定电压：AC 220V 50Hz
额定功率：250W
额定转速：0-15转/分
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	解剖发动机与变速器总成	翻新	套	1
2	单相齿轮减速电机	220V 250W	台	1
3	换档装置		套	1
4	传动机构		套	1
5	漏电保护开关		个	1
6	移动台架(带自锁脚轮装置)	800×600×470mm(长×宽×高)	台	1
