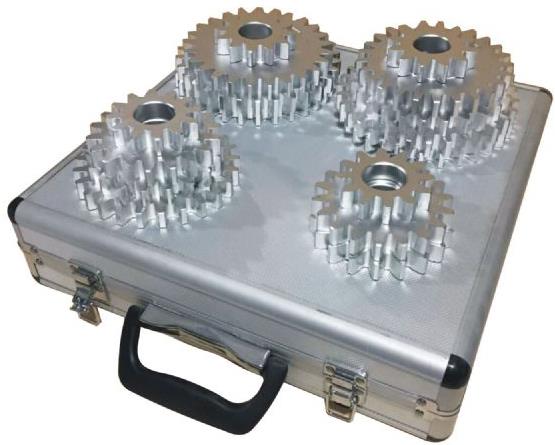

ZN-JMJX型 渐开线齿轮啮合测定实验箱
一、概述
渐开线齿轮啮合测定实验箱用于机械原理（机械设计基础）课程开设《渐开线齿轮几何参数测定实验》。渐开线齿轮几何参数较多，各参数之间又有一定的内在关系，变位齿轮的某些几何参数又有相应变化。为了熟悉渐开线齿轮各尺寸和参数关系，各院校都开有《渐开线齿轮参数测量实验》。利用“渐开线齿轮及参数测定仪”，能测试、比较标准与变位直齿圆柱齿轮的几何参数。
渐开线齿轮啮合测定实验箱用于机械原理（机械设计基础）课程开设《渐开线齿轮几何参数测定实验》。渐开线齿轮几何参数较多，各参数之间又有一定的内在关系，变位齿轮的某些几何参数又有相应变化。为了熟悉渐开线齿轮各尺寸和参数关系，各院校都开有《渐开线齿轮参数测量实验》。利用“渐开线齿轮及参数测定仪”，能测试、比较标准与变位直齿圆柱齿轮的几何参数。
二、功能及特点:
本产品用于机械原理(机械设计基础)课程开设"渐开线齿轮参数测定实验"，测定齿轮各部分几何尺寸和参数关系。
三、性能规格：
1、配置8个齿轮，可以组成标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)。
2、齿轮基本参数：模数m=5，齿数Z=12(2件)，18(2件)，25(2件)，30,31.变位系统：X=＋0.35－0.6
3、齿轮材料与加工精度：铝合金 加工精度8-8-7GK和8-8-7EJ。
4、外形尺寸：480×240×85mm.
5、毛重：10KG
四、提供附件：
1、实验指导书1份
2、测量工具(0-150mm游标卡尺1把，M1-26型齿厚游标卡尺1把)。
3、配送精美铝合金型材料制作的实验箱。
