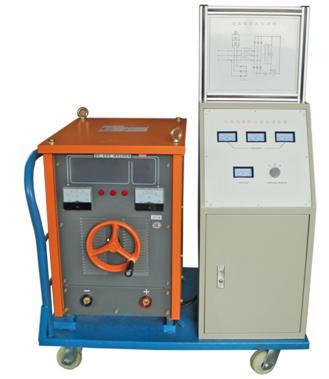

ZN-1JLDH型 交流电弧焊技能实训装置

一、技术性能
1.输入电源：三相四线～380V±10%  50Hz
2.空载电压：65V
3.额定负载持续：35%
4.额定输出电流：250A
5.适合焊条直径：Φ2～Φ5
6.装置容量：18.5kVA
7.外形尺寸：90cm×60cm×90cm

二、系统配置
实训装置主要由实训设备、常用工具组成。
(1)电弧焊电源：采用动铁式弧焊变压器，输出电流50A～250A可调。
(2)焊钳一把：规格为300A，即能控制焊条的夹持角度，又可把焊接电流传输给焊条。
(3)交流电压表、交流电流表各一只：测量范围分别为AC0～100V、AC0～300A,用于显示输出端空载电压、焊接电压及焊接电流，便于学生了解交流电弧焊机的下降特性。
(4)结构原理图：配有动铁式弧焊变压器结构原理图及相关文字说明，加深学生对电弧焊机原理的理解。
(5)工具柜：装置带有1个工具柜，可放置相关实训工具及资料等。
