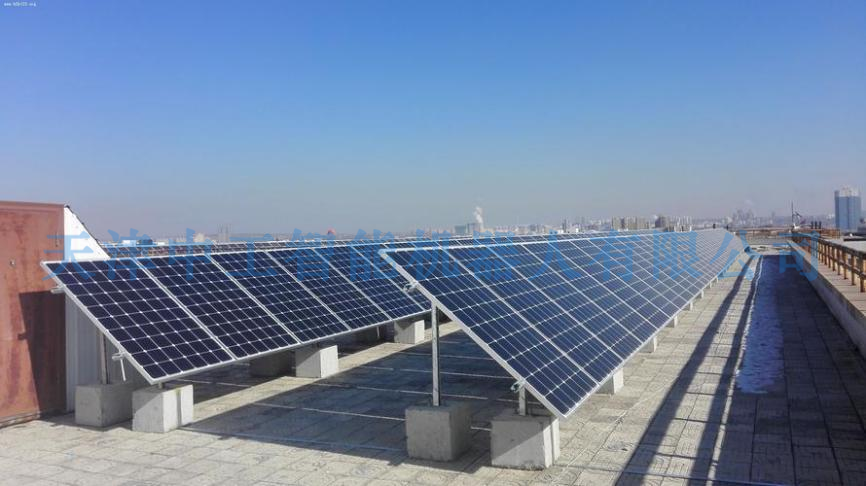

ZNX-GF01型光伏电站系统

一、光伏组件（总功率≥60KW）

1.最大功率：≥600W

2.功率公差：0/+5W

3.最大功率点工作电压VMPP：42.05V

4.最大功率点工作电流IMPP：13.08A

5.短路电流Isc：DC14.01A

6.开路电压Voc：DC49.88V

7.效率：21.3%

8.组件工作温度：-40℃~ +85℃

9.标称组件工作温度(NMOT)：42±2℃

10.峰值功率(Pmax)温度系数：-0.34%/℃

11.开路电压(Voc)温度系数：-0.26%/℃

12.短路电流(Isc)温度系数：0.050%/℃

13.最大系统电压：1500VDC(IEC)

14.玻璃：3.2mm,高透、AR涂层热强化玻璃

15.封装材料：EVA

16.边框：35mm铝边框

17.接线盒：防护等级IP68

18.电缆：4.0mm2,光伏专用电缆

二、光伏支架

支架钢材采用热镀锌优质碳钢型材，可以满足11 级风（30 米/秒），厚度≥2mm,支架尺寸按照项目实施地点的光照角度合理设计，具有防腐，防锈功能。

三、并网逆变器

最大直流输入功率：60KW；最大直流输入电压：1100V；直流输入电压范围：200V-1100V；MPPT工作电压范围：600V-850V；各组串最大直流输入电流：25A；MPP追踪器数量：3路；额定输出电压：380V；额定电网频率：50/60HZ，±5HZ；功率因素：1；THDI：<3%；交流连接类型：三相；最大转换效率：98%；MPPT效率：99.5%；设备保护：直流极性反接保护，直流输入开关保护，交流输出过流保护，交流输出过压保护，接地故障监测，电网孤岛监测，残余电流检测；通讯接口：隔离RS485；

四、太阳能光伏发电系统的连接电缆线主要包括（但不仅限于）：

1）组件间的串联电缆连接线，

2）组件到直流汇线箱的电缆连接线，

3）直流汇线箱到直流控制箱的电缆连接线，

4）直流控制箱到逆变器的电缆连接线，

5）逆变器到交流控制柜的电缆连接线，

6）交流控制柜到离网点的电缆连接线。

7）由逆变器到配电柜的电缆连接线。

五、防雷接地

本系统防雷构成分为防直击雷、防感应雷。

①防直击雷设计：本系统太阳能光伏组件的金属紧固件和屋面敷设电缆桥架均与建筑避雷带或防雷引下线可靠连接。

②防感应雷设计：为防止感应雷给系统设备造成损坏，安装防雷保护装置。

六、桥架

用于楼顶及配电房等场地的铺设。

七、墩基础

采用C30 混凝土浇筑。
