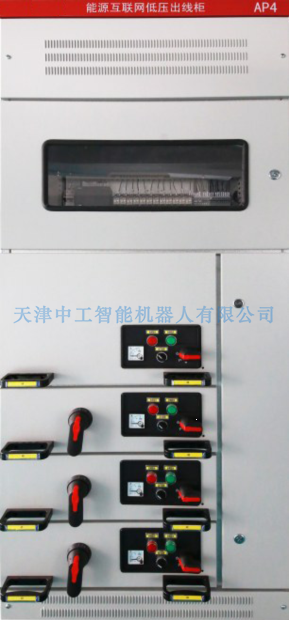

ZNX-W01型微网进线计量柜

一、产品组成

1、智能低压进线柜是是从变压器或者电网接入总的负荷开关柜，承载着所有的用电设备的负荷输出，由框架断路器、母排、转换开关、指示灯、电流互感器、接线端子等组成。具有三段式过流保护、完成对总进线的保护、测量、控制、远程通讯等功能。

二、系统参数

1）受电电压：380V.AC，三相50Hz，额定工作电压至AC690V；

2）额定电流800A，额定短路分断电流40KA；

3）电动抽屉式, 机械寿命免维护1000次，断路器有连接、实验、隔离3个位置，可以在不通电的情况下进行二次回路的各项试验；

4）分断时间28ms，合闸时间50ms；

5）独有电动/手动储能，电动/手动合闸；

6）三段过电流保护(过载，短延时，瞬时);电流测量功能;两种试验功能: (1)面板直接模拟瞬时脱扣试验;软件模拟三段过电流、动作时间试验;.故障记录功能:记录10次故障;报警记录功能：八次报警记录； MCR接通分断功能;操作次数记录;热记忆功能过载预报警功能通讯功能：MODBUS协议；

7）计量电表：3×220/380V 1.5(6)A 0.5级；电压测量范围：三相80%Un ~ 120%Un；电流测量范围：1％Ib~12Ib；互感器接入式：0.3(1.2)A, 1.5(6)A；直通式：5(60)A,10(100)A；准确度等级：有功0.2S 级 0.5S 级、1 级；无功2 级；工作温度：-25℃～60℃；极限工作温度：-40℃～70℃；相对湿度：≤95%（无凝露）；频率范围：(50±2.5)Hz；启动电流：互感器接入式表：2‰In；直通表：4‰Ib；功耗 ＜1.5W，6VA；MTBF≥1×105 h；设计寿命10 年；时钟误差 ≤0.5 s/d（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）；时钟频率 1Hz；电池寿命10年；

8）测量精度：电压：1.0级  电流：1.0级；

9）具备遥控，遥测，遥调功能，遥控，遥测，遥调测响应时间不大于3S；

10）配合自动化软件实现远程操作监控等电力系统自动化智能化；

11）参考尺寸:2000mm高×800mm宽×800mm深。
