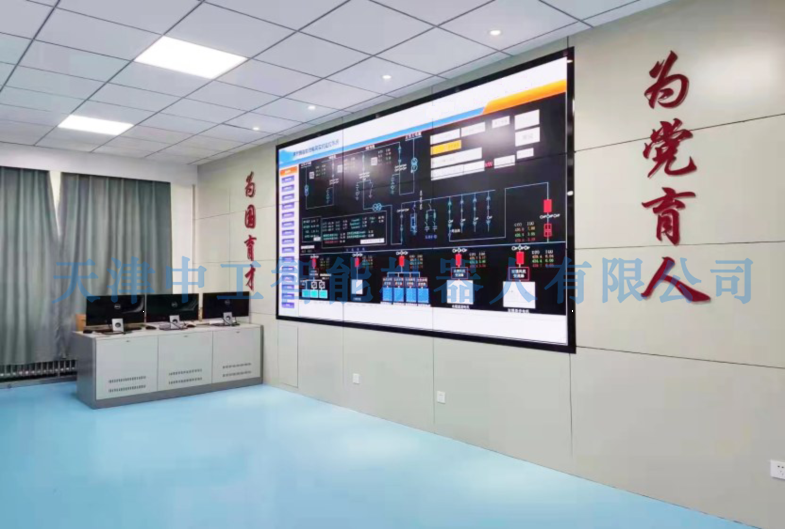

ZNX-SN01型室内监控系统

一、技术参数

1）监控显示屏：采用大型拼接式显示屏

①双边物理拼缝小于4.5㎜ ；分辨率：1920*1080

②颜色：16.7M彩色 ；亮度：450cd/㎡；对比度：4000:1

③采用55寸显示器共9块，墙面安装。金属边框包边

④用户能通过RS232端口对数字内容进行有效管控

⑤显示器功能：集成多路高清口；

2）通过显示屏显示系统拓扑图、系统各装置主要运行状态、系统故障模拟等。每个能源点及每个单元都可单独显示及控制，可以参数远程整定。

3）主控台及监控系统：配备控制主机1台；主控台面符合电力设计院标准，设置不同的控制权限。

4）配备高清晰可操作监控系统，采用四个高清摄像头安放在四周，配备刻录机及500G硬盘。监控系统数据和图像输入到智能微电网监控系统。

5）教学资源库：

1.《光伏发电系统材料》课程教学动画内容：针对光伏发电系统柜对系统柜内元器件的认知，根据原理图及接线图对系统柜进行接线

2.《光伏组件安装》课程教学动画内容：布式小型光伏电站系统施工让学员以现场施工工程师的身份根据提供的项目说明书、施工图纸和材料到现场进行小型电站的模拟施工，提高学员的实践能力和动手能力。

3. 《光伏电站》课程教学动画内容：光伏电站体验让学员以主动学习的方式了解不同类型的光伏电站系统、学习各组成设备的物理特性与作用。

4.《光伏产品检测标准与认证》课程教学动画内容：光伏组件质量检测让学员学习根据IEC61215标准使用各种检测设备对组件进行质量检测，从而了解组件根据IEC61215检测标准要求设计。
