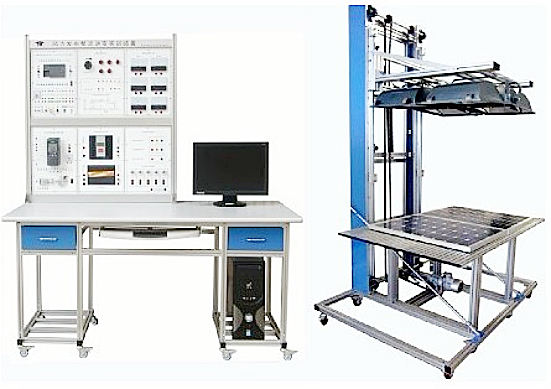

ZNNY-TF02型太阳能发电整流逆变实训装置

       ZNNY-TF02型太阳能发电整流逆变实训装置是基于太阳能发电系统的太阳能发电，电能的整流，储存和逆变原理开发的本系统是由模拟太阳光发电系统和控制单元组成。模拟太阳光发电系统是用4个400W节能灯来模拟太阳光,通过改变灯和电池板的距离模拟太阳光不同强度下的发电效果。

一、技术参数：
环境温度：使用时0～40℃,保存时-20～70℃
相对湿度:35～85％RH（不结露）
环境空气：不含腐蚀性，可燃气体，无大量导电性尘埃
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ
功耗：≤1500W
二、实验内容：
1、变频器实验
2、充电控制器试验
 1）接反保护实验
 2）控制器对蓄电池的过充保护实验
 3）控制器对蓄电池的过放保护实验
 4）防反充实验
3、模拟太阳控制系统实验
4、太阳能充电控制实验
5、单相离网逆变实验
6、光强检测试验
7、发电功率的测量试验
