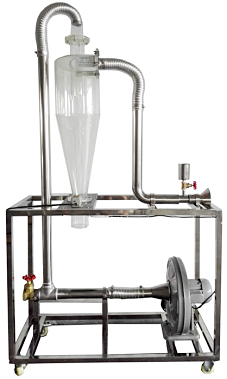

ZNHJ-SX09型风分离器实验装置

一、功能：
1、观察含粉尘的气流在旋风分离器内的运动状况。
2、了解旋风分离器的除尘原理、计算除尘效率。

二、主要配置：
粉尘加入瓶、粉尘接受瓶、风机、旋风分离器、风量调节阀、电路控制系统、不锈钢框架、控制屏。
三、技术参数：
1、环境温度：5℃～40℃，电源 220V，功率250W。
2、粉尘加入瓶、粉尘接受瓶等均由不锈钢制成。
3、风机：采用低噪音中压风机，转速：2800 r/min，风量：450 m3/h，风压：120mmH2O，效率：66％，功率：250w，工作电压：220V，风量可调范围：0－600 m3/h。
4、旋风分离器由有机玻璃制成,便于观察。
5、尾气收集装置含收集罩、收集管道。
6、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
7、外形尺寸：1150×500×1600㎜。
