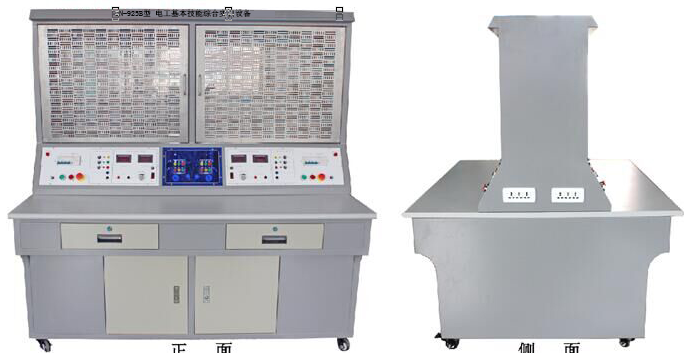

ZN-925B型 电工基本技能综合实训设备
一、技术参数：
1) 工作电源：三相五线 380V±5％ 50Hz
2) 安全保护：漏电保护（动作电流≤30mA）过流保护，熔断器保护
3）实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
4）外形尺寸：1600×700×1650mm。
二、产品结构
1、桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂环氧聚塑，整机既坚固耐用，又美观大方。
2桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，中间柜子带门。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、抗静电及易清洁等特点。
3、实训屏部分：整体采用钢木式结构。优质钢材做骨架，外表面喷涂环氧聚塑。集成配备了各类电源。操作面板文字符号采用现代彩色喷描技术处理，使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机，可进行相应参数的测量及三相拖动电路的实训。
4、多功能网板部分：多功能网孔板采用"门框式"设计，主体采用2mm厚的不锈钢板加工成型，网孔采用改进型"横二竖六"椭圆长孔加工。
5、每工位一路直流稳压电源：电压0-30V，电流2A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。
三、参考实训项目
电工布线工艺实训
两个开关控制一盏灯线路训练
声控开关控制白炽电路训练
二地控制一盏灯电路训练
三地控制一盏灯电路训练
日光灯线路接线训练
室内照明电路安装训练
配电板安装训练
交流负载电功率的测量
三相异步电动机直接启动控制
三相异步电动机接触器点动控制线路
三相异步电动机接触器自锁控制线路
三相异步电动机Y/△自动控制线路
用倒顺开关控制三相异步电动机正反转线路
接触器联锁的正反转控制线路
按钮联锁的三相异步电动机正反转控制线路
双重联锁的三相异步电动机正反转控制线路
三相异步电动机多地控制
工作台自动往返控制线路
三相异步电动机串电阻降压启动控制线路
三相异步电动机能耗制动控制线路
四、产品配置清单
|
序号 |
物 料 名 称 |
型号 |
单位 |
数量 |
|
1 |
电工基本技能综合实训电源屏 |
SBKW-925B |
台 |
1 |
|
2 |
钢制实训桌 |
SBKW-925B |
张 |
1 |
|
3 |
按钮开关(控制按钮) |
2H |
个 |
8 |
|
4 |
行程开关 |
LX19-001 |
个 |
16 |
|
5 |
漏电断路器 |
DZ47E-63 |
个 |
4 |
|
6 |
辅助触头 |
F4-22 |
个 |
16 |
|
7 |
交流接触器 |
CJX-0910 |
个 |
20 |
|
8 |
热过载继电器 |
JR36-20 |
个 |
8 |
|
9 |
中间继电器 |
JZ7-44 |
个 |
4 |
|
10 |
时间继电器 |
ST3P |
个 |
8 |
|
11 |
时间继电器座 |
JSZ3 |
个 |
8 |
|
12 |
熔断器座 |
RT14-20 |
个 |
20 |
|
13 |
熔体 |
RO15-2 |
个 |
8 |
|
14 |
熔体 |
RO15-10 |
个 |
12 |
|
15 |
可调管式线饶电阻 |
75Ω |
个 |
12 |
|
16 |
启动电容(电力电容) |
4uF |
个 |
4 |
|
17 |
桥堆 |
KBPC35 |
个 |
4 |
|
18 |
二极管 |
5408 |
个 |
4 |
|
19 |
漏电开关盒 |
PZ30 |
个 |
4 |
|
20 |
漏电断路器 |
DZ47E-63 |
个 |
4 |
|
21 |
电源插座 |
86型 |
个 |
8 |
|
22 |
单极开关 |
86型 |
个 |
8 |
|
23 |
盖板 |
86型 |
个 |
4 |
|
24 |
插座底盒 |
86型 |
个 |
12 |
|
25 |
灯座 |
E27 |
个 |
16 |
|
26 |
插口灯泡 |
30W |
个 |
4 |
|
27 |
螺口灯泡 |
30W |
个 |
12 |
|
28 |
弯头 |
DN20 |
个 |
4 |
|
29 |
线管三通 |
DN20 |
个 |
4 |
|
30 |
管卡 |
DN20 |
个 |
24 |
|
31 |
活接 |
DN20 |
个 |
12 |
|
32 |
通用导轨 |
C45 |
付 |
2 |
|
33 |
I型六角螺母 |
Φ4 |
个 |
140 |
|
34 |
平介(垫片) |
Φ5 |
个 |
164 |
|
35 |
十字槽盘头螺钉 |
Φ4 |
个 |
124 |
|
36 |
十字槽盘头螺钉 |
Φ4 |
个 |
40 |
|
37 |
线管 |
DN20 |
条 |
1 |
|
38 |
线槽 |
5050 |
条 |
2 |
|
39 |
工具箱 |
14.5寸 |
个 |
4 |
|
40 |
实训考核指导说明书 |
本 |
4 |
|
|
41 |
大圆头(扁头)自攻丝 |
Φ4 |
个 |
12 |
