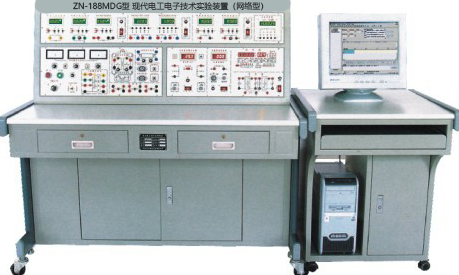

ZN-188MDG型 现代电工电子技术实验装置（网络型）

二、特点：
1、综合性强：本实验台综合了目前国内各类院校电类基础课程的全部实验项目，用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。
2、整体性、一致性：实验所需的交直流仪表、交直流电源，信号源（含频率计）及常用的实验器件均密切结合实验的需要，集中在实验台上，便于老师组织和指导实验教学。
3、科学性强：装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性、综合性实验。根据实验内容的具体情况，将强电部分和弱电部分的插座和导线分开，强电部分采用高可靠带伸缩弹性手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
4、易布局、视野广：实验台的总高度为1.3米,适合目前实验室的发展需要，学生可以坐着听课或做实验，不会有压抑的感觉，也便于教师进行指导。
5、计算机联网：可以选择多机通信模式或局域网模式，便于整个实验室的统一管理，减轻教师的工作量。
三、技术性能
1、输入电源：三相四线（或三相五线）380V±10%　　50Hz
2、工作环境：温度－10℃～＋40℃  相对湿度＜85%（25℃）  海拔＜4000m
3、装机容量：＜1.5KVA
4、重量：150kg
5、外形尺寸：168×73×130cm3
四、装置的配备
本实验台主要由电源控制屏、实验桌、实验箱等组成。
（一）ZN-01电源、仪表控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实验提供交流电源、直流稳压电源、恒流源、信号源（含频率计）、各种测试仪表及实验器件等，具体功能如下：
1、 主控功能板
1.1  三相0～450V及单相0～250V连续可调交流电源，配备1台三相同轴联动调压器，规格为1.5KVA/0～450V。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
1.2  提供电度表一只，规格为220V，3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便。
1.3  提供铁芯变压器1只，规格为50VA，36V/220V，原、副边设有电流插座。
1.4  设有220V/30W实验用的日光灯灯管一支，将灯管的四个头引出接在面板接线柱上，实验方便。
另外，还提供220V的电源暗插座及信号插座各两只。
2、直流电源、信号源板
2.1  提供两路0.0～30V/1A可调稳压电源，具有截止型短路软保护和自动恢复功能，设有三位半数显直流电压表及切换琴键开关。
2.2  提供0～200mA连续可调恒流源一组，分2mA、20mA、200mA三档，负载稳定度≤5×10-4，配有三位半数显电流表指示。
2.3功率函数信号发生器：输出正弦波、矩形波、三角波
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用液晶LCD显示输出频率、波形，衰减值。  2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%@1KHz。 3）频率范围: 0.1HZ~3MHz, 采用数字键盘直接输入数字设定频率,。  4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。 5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。  6）频率计*高测量范围100MHz，自动换档。
3、仪表面板
3.1  智能交流数字电压表
交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-450V，频率范围：10Hz-20KHz。手动量程为：2V、20V、500V。测量精度为0.5级。具有数据存储与查询功能。
3.2  智能交流数字电流表
交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20KHz。手动量程为：20mA、200mA、1000mA。测量精度为0.5级。具有数据存储与查询功能。
3.3  真有效值交流数字毫伏表
    能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分100mV、1V、10V、100V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警指示，并带有通信功能。频率测试范围10Hz～1MHz，输入阻抗1MΩ，输入电容≤30pF。
3.4  智能交流功率及功率因数表（多功能）2只
    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。
3.5  智能直流电压表、毫安表（两只表）
    直流电压表一只，测量范围0～300V，精度0.5级；直流毫安表一只，测量范围0～500mA，精度0.5级，输入量程自动切换，具有超值报警、指示及切断总电源等功能。具有数据存储与查询功能。
3.6  实验管理器：
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
（二）ZN-02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个轮子和四个固定调节机构，便于移动和固定，有利于实验室的布局。
（三）实验箱
1、ZN-11  电路基础实验（一）
完成电表改装实验（配带镜面指针式精密毫安表一只），伏安特性实验，*大功率传输条件测定实验，电压源与电流源的等效变换实验及相关器件。
2、ZN-12  电路基础实验（二）
完成叠加原理、基尔霍夫定律（判断性实验）、戴维宁定理、诺顿定理及双口网络、互易定理实验。
3、ZN-13  电路基础实验（三）
完成受控源、回转器、负阻抗变换器实验，图形采用标准网络符号。
4、ZN-14  电路基础实验（四）
完成一阶、二阶动态电路，电路状态轨迹的观测实验。
5、ZN-15  电路基础实验（五）
完成R、L、C串联谐振（电感用空心），R、C串、并联选频网络，R、C双T网络实验。
6、ZN-16  交流电路实验（一）　
完成正弦稳态交流电路相量的研究（日光灯功率因数提高实验），黑匝子实验（R、L、C元件特性及参数测定）
7、ZN-17  交流电路实验（二）
完成三相电路（每相三只灯泡并联）实验。
8、ZN-17A  交流电路实验（二）
完成三相电路（每相两只灯泡串、并联）实验。
9、ZN-18  磁路与变压器应用实验
提供磁滞回线变压器、双绕组变压器及相关器件。
10、ZN-19  元件箱
提供实验所需的电阻、电容、电感、电位器、十进制可调电阻等实验器件。
11、ZN-20  三相电容箱
提供三相高压电容，每相容值为1uF/500V、2.2uF/500V、4.7uF/500V。
12、ZN-24　继电接触控制（一）
提供交流接触器、热继电器及模拟灯泡各一只，带灯按钮三只（黄、绿、红各一只）。
13、ZN-25　继电接触控制（二）
提供交流接触器两只、时间继电器（通电延时）一个，以及能耗制动电源变压器、整流二极管、电阻等。
14、ZN-22  数字电路实验箱
提供数百个高可靠锁紧式防转叠插座，高可靠圆脚集成块插座（8P、14P、16P、20P、28P及40P各若干个），可靠的镀银长紫铜管（供插电阻、电容、电位器及三极管用）及固定器件（10K多圈电位器1只，100K电位器1只，按钮开关2只以及晶振）等。
15、ZN-23  模拟电路实验箱
提供多个高可靠锁紧式防转叠插座，高可靠圆脚集成块插座（8P　2只,14P　1只）、可靠的镀银长紫铜管（供插电阻、电容、电位器及三极管用）、指针式直流毫安表（量程为1mA，内阻为100Ω）及固定元器件（三端稳压块、电容器、信号灯、场效应管、三极管、可控硅，整流桥堆、功率电阻及电位器等）。
16、三相鼠笼电机（△380V）2台  电机的三个绕组均已引出，接线方便。
实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
五、装置的主要优点及安全保护体系
1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关控制。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地满足教学实验要求。
4、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
5、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
6、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
7、测量仪表精度高，采用数字化、智能化及人机对话模式，符合现代测量仪表发展方向。各种电源及各种仪表均有可靠的保护功能。
8、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
六、实验项目
（一）电工基本实
1．基本电工仪表的使用与测量误差的计算
2．减小仪表测量误差的方法
3．仪表（电压表、电流表）量程扩展实验
4．电路元件伏安特性的测绘
5．电位、电压的测定及电路电位图的绘制
6．基尔霍夫定律验证及其故障判断
7．叠加原理验证及其故障判断
8．电压源与电流源的等效变换
9．戴维南定理验证
10．诺顿定理验证
11．*大功率传输条件测定
12．二端口网络实验
13．互易定理实验
14．受控源VCVS、VCCS、CCVS、CCCS  的实验研究
15．典型电信号的观察与测量
16．RC一阶电路的响应测试
17．二阶动态电路响应的研究
18．  R、L、C元件阻抗特性的测定
19． RC串、并联选频网络特性测试
20．  R、L、C串联谐振电路的研究
21．RC双T选频网络
22．电路状态轨迹的观测
23．R、L、C元件特性及交流电参数测定-判断性实验
24．用三表法测量交流电路等效参数
25．正弦稳态交流电路相量的研究
26．互感实验
27．单相铁心变压器特性的测试
28．磁滞回线的观察
29．变压器同名端判断及其应用-设计性实验
30．三相交流电路电压、电流的测量
31．三相电路功率的测量
32．单相电度表的校验
33．功率因数及相序的测量
34．负阻抗变换器及其应用
35．回转器及其应用
（二）继电接触控制实验
1．三相鼠笼式异步电动机
2．三相异步电动机点动和自锁控制
3．三相异步电动机的正反转控制
4．三相异步电动机Y-Δ降压起动控制
5．三相异步电动机能耗制动控制
6．三相异步电动机起动顺序控制
7．C620车床的电气控制线路
(三)数字电路实验
1.TTL集成逻辑门的参数测试。
2.CMOS集成逻辑门的参数测试。
3.TTL集电极开路门与三态输出的应用。
4.与门、或门、异或门逻辑电路测试。
5.半加器、全加器电路实验。
6.RS、D、JK触发器及JK与D触发器的转换电路。
7.计算器。
8.MSI移位寄存器及其应用。
9.译码器及变换方式。
10.数据选择器及逻辑设计。
11.用集成与非门构成单稳态触发器和RC环形多谐振荡器
12.利用门电路构成编码器、分配器、选择器。
13.组合电路的设计之一。
14.组合电路设计之二---显示电路。
15.同步时序电路的设计
16.计算机时序电路的设计
17.集成定时器测试及应用
18.D/A、A/D转换器。
19.电子秒表---大型综合实验。
20.二极管与门、或门电路
21.三极管"非门"电路
22.三极管"与非门"电路
23.三极管"或非门"电路
24.异步十进制加法计数器
25.异步十进制减法计数器
26.智力竞赛抢答装置---大型综合实验二……自由设计实验。
(四)模拟电子电路实验
1.常用电子仪器的使用。
2.晶体二极管的特性与检测。
3.晶体三极管的输入、输出特性。
4.晶体管共射极单管放大器。
5.射极耦合触发器。
6.RC耦合两级放大器。
7.负反馈对放大器性能的影响。
8.场效应管放大器。
9.差动放大电路。
10.运算放大器指标测试。
11.集成运算放大器的基本应用（多种模拟运算电路）
12.RC正弦波振荡器---集成运算放大器非线性应用一
13.方波发生器---集成运算放大器非线性应用二
14.三角波和方波发生器---集成运算放大器非线性应用三
15.LC正弦波振荡器
16.变压器耦合推换功率放大器。
17.OTL功率放大器。18.集成功率放大器。
19.电压---频率转换电路。
20.单相半波、全波、桥式整流电路。
21.串联型晶体管直流稳压电源（设计性实验）
22.集成直流稳压电源。
23.单结晶管特性。
24.单结晶体管触发电路。
25.晶闸管间单测试。
26.晶闸管可控整流电路（综合性实验）
27.函数信号发生器的组装与调试（综合性实验）
28.万用表的设计与调试（综合性实验）
29.电子门铃电路---趣味性应用实验一
30.电子报警电路---趣味性应用实验二
31.光控简易灯自动开关电路---趣味性应用实验三
32.电子催眠器---趣味性应用实验四
33.温控电路---趣味性应用实验五
……自由设计。
