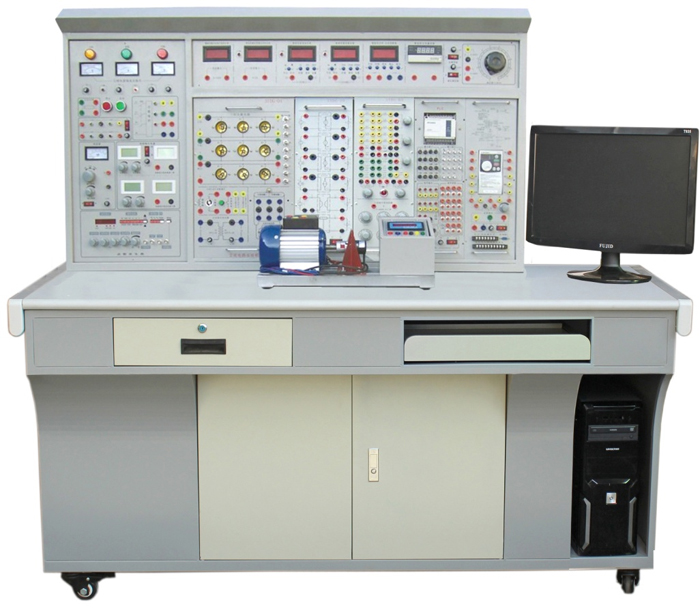

ZN-880GBK型 高性能电工电子/电力拖动/仪表照明/自动化综合实训考核装置

一、概述：

    ZN-880GBK型 高性能电工电子/电力拖动/仪表照明/自动化综合实训考核装置是我公司吸收国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化、整合、提高而研制的新一代实训装置。实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学""模拟电子技术""数字电子技术""电机控制""继电接触控制"等课程的实训大纲要求，ZN-880GBK型 高性能电工电子/电力拖动/仪表照明/自动化综合实训考核装置适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。

二、特点

1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。

2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1660mm×700mm×1500mm

四、实训装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

（一）实训屏

    实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。集成无线实验台电源管理系统，通过10寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能；控制范围>50m；控制能力>96台。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供～220V插座2只，为外部仪器提供工作电源。

（4）配备实训用250V/30W日光灯管及支架一套。

2、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出*大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，+24V、±12V，具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

3、函数信号发生器：

3全功能DDS函数信号源

主要特征：

A.高频率分辨率：0.01Hz  B.高频率精确度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精确可调E.三角波调占空比后可输出两种锯齿波F.可变直流电平控制   G.外部频率测量  H..预设频率存储、调入功能  I. 输出衰减，由两个"衰减"按键选择。

技术指标：

A.主输出波形 正弦波、方波、三角波、锯齿波四种波形

B.*大输出幅度 10Vpp

C.输出阻抗 50Ω±10%

D.直流偏置 ±5V（空载）

E.占空比范围 1%-99%（方波）

F.输出频率范围： 0.01Hz-2MHz

4、外测量功能：

频率范围：1Hz-60MHz   信号幅度：0.5Vpp-20Vpp  外计数范围：0-4294967296

存储和调入：具有10组参数存储与调出的功能。

5、智能型真有效值交流数字电压表

     交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-500V，频率范围：10Hz-60Hz。档位自动调节。

6、智能型真有效值交流数字电流表

    交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-60Hz。测量精度为0.5级。

7、直流数显电压表一只，

    采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动量程，测量范围：0-500V。具有超量程报警、指示等功能。

8、直流数显毫安表一只，

    采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动量程，测量范围：0-5000mA。具有超量程报警、指示等功能。

9、智能型功率、功率因数表

    由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

10、真有效值交流数字毫伏表

    能够对各种复杂波形的有效值进行精确测量，电压测试范围1mV～450V（有效值），测试基本精度达到±1%，自动换档，三位半数字显示，每档均有超量程告警、指示功能。频率测试范围10Hz～600KHz，输入阻抗1MΩ，输入电容≤30pF。

（二）实训挂箱及配件

1、DGJ-10  电路基础实训（一）

    完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得*大功率的条件、电阻的串、并联等实训。

2、DGJ-11  电路基础实训（二）

   提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3、DGJ-12  交流电路实训（一）

    提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4、DGJ-14  电路基础实训（三）

    仪表量程扩展实训（电流表、电压表量程的扩展）。

5、DGJ-15 电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

6、DGJ-18 铁芯变压器、互感/电度表实训

    铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡负载九个只，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便。

7、DZJ-20 电子技术实训（一）

    提供低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、三极管、二极管、稳压块、电阻、单结晶体管、蜂鸣器等。实训箱还配有单管/负反馈两极放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

8、DZJ-21 电子技术实训（二）

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源（正、负输出单次脉冲和频率为0.5Hz～300KHz连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（9P、14P、16P、28P、40P若干只）。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

9、DZJ-22 电子技术实训（三）

配有通用电路板表面均布九孔互通插孔的网孔电路实验板和具有国家实用新型*技术的元件单元盒、网孔单元模块在其上任意拼插成实验电路，配置小灯模块、电阻模块、可调电阻模块、电容模块、稳压电路模块、功率管模块、继电器模块、二极管模块、稳压二极管模块、开关模块。

10、维修电工实训组件（一）

挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等

11、维修电工实训组件（二）

挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等

12、维修电工实训组件（三）

挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等

13、仪表照明实训考核组件（一）

提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

14、仪表照明实训考核组件（二）

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只

15、仪表照明实训考核组件（三）

提供交流电流表3只、电流互感器3只

16、仪表照明实训考核组件（四）

提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只

17、仪表照明实训考核组件（五）

提供三相三线有功电度表1只

18、仪表照明实训考核组件（六）

提供三相四线有功电度表1只

19、仪表照明实训考核组件（七）

提供三相四线无功电度表1只

20、PLC主机挂箱

   配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

20、PLC实训演示挂箱

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

21、LED维修套件

包含万能LED测试仪、16*16点阵显示屏学习板、返修台、穿灯钳、烙铁、万用表

22、单片机实训套件

51/96/8088/8086三合一单片机实验开发系统（包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等）。

23、传感器：传感器挂箱一套（包括：光电式传感器、温度式传感器、压阻式压力传感器及光电、温度、压阻式传感器转换电路）

24、三相鼠笼电机（△380V Y/△ 180W）2台

25、实训连接线

    根据不同实训项目的特点，配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软件目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

（三）实训桌

    实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。

三、实训项目

（1）电工基本技能实训

1．本电工仪表的使用与测量误差的计算

2．减小仪表测量误差的方法

3．欧姆定律

4．电阻的串、并、混联电路

5．电阻分压器电路

6．电容的串、并、混联电路

7．电容的充放电电路

8．伏安法测电阻

9．节点电压法

10．回路电压法

11．支路电流法

12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值

13．电压表量程的扩展

14．电流表量程的扩展

15．已知和未知电路元件的伏安特性

16．直流电阻电路故障的检查

17．电路中电位的测量

18．基尔霍夫电压定律

19．基尔霍夫电流定律

20．电压源外特性的测定

21．叠加原理

22．电压源与电流源的等效变换

23．负载获得*大功率的条件

24．戴维南定理

25．诺顿定理

26．互易定理

27．二端口网络

28．双联开关两地控制

29．RLC串联交流电路

30．RLC并联交流电路

31．RLC串联谐振电路

32．电感、电容元件在直流电路和交流电路中的特性

33．正弦稳态下RL、RC串联电路

34．日光灯电路的连接

35．提高功率因数的方法

36．电磁感应现象

37．互感耦合电路

38．互感线圈同名端的判断

39．一阶电路过渡过程的研究

40．二阶电路过渡过程的研究

41．单相变压器

42．变压器参数测定及绕组极性判别

43．交流电路参数的测量

44．三相负载的星形联接

45．三相负载的三角形联接

46．三相交流电路功率的测量

47．功率因数及相序的测量

48．单相电度表的安装及使用

49．三相鼠笼式异步电动机的使用

50．三相异步电动机点动控制

51．三相异步电动机自锁控制

52．三相异步电动机既可点动又自锁控制

53．接触器联锁正反转控制

54．按钮联锁正反转控制

55．接触器和按钮双重联锁正反转控制

（2）模拟电路基本技能实训

56．晶体二极管的判别与检测

57．PN结的单向导电特性

58．晶体三极管的判别与检测

59．单结晶体管特性

60．晶体管共射极单管放大器

61．场效应管放大电路

62．负反馈放大电路

63．差动放大电路

64．射极跟随器

65．场效应管共源极放大电路

66．共集电极放大器

67．共基极放大器

68．两级阻容耦合放大器

69．运算放大器的基本接法

70．集成运放同相比例放大器

71．集成运放反相比例放大器

72．集成运放加法电路

73．集成运放减法电路

74．集成运放积分电路

75．集成运放微分电路

76．电压跟随器

77．电压比较器

78．RC桥式正弦波振荡器

79．方波发生器

80．三角波、发生器

81．文氏电桥正弦波发生器

82．锯齿波发生器

83．过零比较器

84．比较器

85．窗口比较器电路实训

86．集成运放的调零电路

87．电源极性错接的保护电路

88．输入端限幅保护电路

89．输出端限幅保护电路

90．OTL功率放大器

91．RC正弦波振荡器及选频放大器

92．晶闸管可控整流电路

93．单相半波整流、滤波电路

94．单相全波整流、滤波电路

95．单相桥式整流、滤波电路

96．稳压管稳压电路及其稳压原理

97．三端集成固定稳压电源

98．正电源输出可调集成稳压电源

99．串联型晶体管稳压电源电路

（3）数字电路基本技能实训

100．晶体管二极管开关特性

101．晶体管三极管开关特性

102．二极管限幅器

103．三极管限幅器

104．二极管钳位器

105．TTL集成逻辑门

106．集成与门逻辑功能测试

107．集成非门电路逻辑功能测试

108．集成或门电路逻辑功能测试

109．集成与非门逻辑功能测试

110．CMOS门电路的测试

111．TTL电路和CMOS电路的输出特性测试

112．集成逻辑电路的连接与驱动

113．组合逻辑电路

114．半加器

115．全加器

116．译码器

117．译码器逻辑功能测试

118．数据选择器逻辑功能测试

119．四选一数据选择器

120．八选一数据选择器

121．集成触发器逻辑功能测试

122．基本RS触发器

123．JK触发器

124．D触发器

125．CMOS触发器

126．计数、译码和显示

127．计数器及其应用

128．十进制可逆计数器的逻辑功能测试

129．二进制加法计数器

130．十进制加法计数器

131．测试移位寄存器的逻辑功能

132．移位寄存器及其应用

133．脉冲分配器及其应用

134．555时基电路

135．单稳态触发器

136．多谐振荡器

137．施密特触发器

138．D/A转换器

139．A/D转换器

（4）电工综合技能实训

140．运算放大器的设计及其应用

141．受控源的设计

142．电流表、电压表和欧姆表的设计

143．整流滤波电路的设计及应用

144．报警保护电路的设计及其应用

145．过流保护的设计及其应用

（5）电力拖动实训项目

1.单相启动停止控制电路

2.异步电动机点动控制电路

3.异步电动机两地控制电路

4.异步电动机联锁正反转控制电路

5.双重联锁控制电路

6.自动顺序控制电路

7.手动顺序启动

8.异步电动机星、三角控制电路

9.异步电动机能耗制动控制电路

10.按钮联锁的三相异步电动机正反转控制线路

11.接触器联锁的三相异步电动机正反转控制线路

12.双重联锁的三相异步电动机正反转控制线路

13.单向减压启动及反接制动控制线路

14.异步电动机反接制动控制电路

15.自动往返控制线路

16.正反转点动、启动控制电路

17.带有点动的自动往返控制电路

18.异步电动机自锁控制电路

19.异步电动机单相点动、启动控制电路

20.三相异步电动机定子串电阻减压启动手动控制线路

21.三相异步电动机定子串电阻减压启动自动控制线路

22.接触器控制双速电动机的控制线路

23.时间继电器控制双速电机的控制线路

24.C620-1型车床控制电路

25.电动葫芦控制电路

26.Y3150型滚齿机控制电路

27.电动葫芦电路

28.Z3040摇臂钻床电路

29.CA6140车床电路

（5）仪表照明实训项目

1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

3.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.万能转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

（6）LED检修实训

1.LED点阵屏拆装更换

2.LED点阵测试

3.16*16LED点阵屏焊接调试

4.SMT元器件分类与认识

5.手工焊接步骤

6.SMT焊接实训

7.焊接工具使用

8.焊接材料的种类与选用

9.焊接质量分析

（7）单片机实训

A、MCS-51单片机实训

软件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 数据区传送子程序

5. 数据排序实验

6. 查找相同数个数

7. 无符号双字节快速乘法子程序

8. 多分支程序

9. 脉冲计数（定时/计数实验）

10. 电脑时钟（定时器、中断器综合实验）

11. 二进制转换到BCD

12. 二进制转换到ASCII

13. 八段数码管显示

14. 键盘扫描显示实验

硬件部分

1. P1口亮灯实验

2. P1口转弯灯实验

3. P3.3输入，P1口输出

4. 工业顺序控制（中断控制）

5. 8255 A.B.C输出方波

6. 8255 PA口控制PB口

7. 8255控制交通灯

8. 简单I/O口扩展实验

9. A/D转换实验

10. D/A输出方波

11. 电子音响12. 继电器控制

13. 步进电机实验

14. 8253方波

15. 串并转换实验

16. 外部存储器扩展实验

17. MCS-51串行口应用实验㈠--双机通信

18. MCS-51串行口应用实验㈡--与PC机通信

19. 温度闭环控制

20. 小直流电机调速实验

21. 外部中断（急救车与交通灯）

B、8088/8086系列微机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区移动

5．数据排序实验

6．找"零"个数

7．32位二进制乘法

8．多分支程序

9．显示子程序

10．键盘扫描显示实验

11．二进制转换到BCD

12．二进制转换到ASCII

硬件部分

1．8255并行口实验㈠：A.B.C口输出方波

2．8255并行口实验㈡：PA口控制PB口

3．8255并行口实验㈢：控制交通灯

4．简单I/O口扩展

5．A/D转换实验

6．D/A转换实验㈠：输出方波

7．D/A转换实验㈠：输出锯齿波

8．8259中断控制器实验

9．定时／计数器：8253方波

10．继电器控制

11．8251串行通信实验㈠：自发自收

12．8251串行通信实验㈡：与PC通信

13．步进电机控制

14．小直流电机调速实验

15．温度闭环控制

16．音频驱动实验

C、MCS-96单片机实训

软件部分

1．清零程序

2．拆字程序

3．拼字程序

4．数据区传送子程序

5．数据排序实验

6．查找相同数个数

7．无符号双字节快速乘法子程序

8．多分支程序

9．定时器1实验--定时中断

10．定时器T1和T2同时产生中断

11．80C196外部中断实验

12．80C196软件方法产生中断

13．利用HSI测脉冲宽度

14．利用HSI测量单脉冲宽度

15．利用HSO产生单脉冲

16．利用HSO产生连续脉冲

17．软件定时器

18．80C196 A/D转换实验

19．利用80C196的PWM产生各种波形

20．二进制转换到BCD进制转换到ASCII

硬件部分

1．P1口亮灯实验

2．P1口转弯灯实验

3．P2.6输入，P1口输出

4．工业顺序控制

5．8255 A.B.C输出方波

6．8255 PA口控制PB口

7．8255控制交通灯

8．简单I/O口扩展实验

9．A/D转换实验

10．D/A输出方波

11．继电器控制

12．8253方波

13．80C196串行口实验

14．LED七段数码管显示实验

15．键盘显示综合实验

16．音频驱动实验

17．步进电机实验

18．直流电机实验

19．外部中断（急救车与交通灯）

（8）传感器实训

1．光电式传感器的转速测量实验

2．光电式传感器的旋转方向测量实验

3．温度传感器及温度控制实验（AD590）

4．温度传感器温度特性实验（AD590）

5．压阻式压力传感器的特性实验

6．压阻式压力传感器的差压测量实验*



带*实验为思考实验
