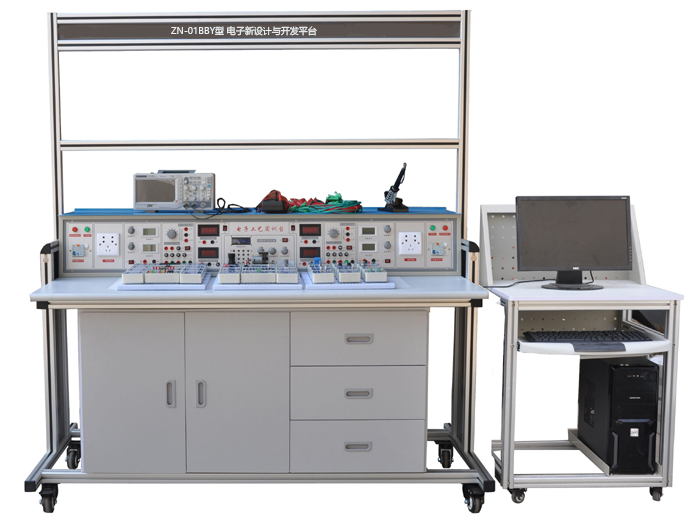

ZN-01BBY型 电子新设计与开发平台

一、概述

    ZN-01BBY型 电子新设计与开发平台为开放式结构，积木式组合方式。学生根据自己的要求选择一个实用课题做为课程设计选题，通过抄板、逻辑设计、编写程序、调试、结题几个步骤，*终完成一项具有实际功能且体现实用价值的产品，以达到课程设计、毕业设计的目的。

    ZN-01BBY型 电子新设计与开发平台由微处理器、传感器、人机对话、数据总线、测控、通信及实用模块几大部分组成，每一部分都包括实际中常用的多种电路和器件。各电子模块之间可以通过标准接口，像搭积木一样连接，使其电路功能不断扩展。涉及内容可涵盖自动化、电子信息、测量、通信等专业。平台配套便携式实验箱，方便学生携带，可以将自己选做的电子模块存放在便携式实验箱中，在做毕业设计、课程设期间，该实验箱可以以借的形式由学生保管。

适用专业：电子、通信、机电、控制等

适用范围：课程设计、毕业设计、电子竞赛

结构形式：模块化设计、积木拼接、图书借阅式管理

使用步骤：硬件抄板、逻辑设计、编写软件、硬件调试、结题报告

二、装置特点

1.提供多种实训模块，各模块的接口均已引至板上的专用插座，通过模块的四个弹性插脚可布局于专用实训操作底板。学生可用专用实训导线组合各种实训线路，完成不同的实训项目；

2.电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；

3.学生可设计、搭接、调试、验证新的电子电路，培养创新意识和能力。

4.实验台具有完善的安全保护措施与丰富的功能

三、技术性能

 输入电源：单相交流电源220V±10%，50Hz经三相隔离变压器后，以220V/127V低压供电，具有触电及过载保护，确保人身安全。

工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m

装置容量：≤700VA

规格：2050*700*1700mm

安全保护：具有漏电压和漏电流保护、过载保护等功能，安全符合国家相关标准

四、基本配置及功能

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

 实训台

    采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。

活动柜（1个）

活动柜设有3个带拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。

电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1. 交流电源

(1)三相交流电源220AC±10%，50Hz经三相隔离变压器后，以220V/127V低压供电，具有触电及过载保护，确保人身安全。

(2) 高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。

   (3) 低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。

2. 直流电源
(1) 可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
(2) 固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。

3. 测量仪器仪表

数字直流电流表（AX4模块单元）:测量范围：0～2000mA

数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V

指针式直流微安表: 测量范围：±100μA, 测量精度：2.0级

数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47KΩ/V

1）MF47指针式万用表

① 直流电流： 0~5A，精 度: 2.5%
② 直流电压: 0~2500V，灵 敏 度: 20kΩ/V，精 度: 0-1000V 2.5% 2500V 5%
③ 交流电压: 0~2500V，灵 敏 度: 4kΩ/V，精 度: 5% 频率范围 45 -5kHz
④ 晶体管直流放大倍数: 0 ~ 300hFE
⑤ 音频电平: -10 ~ +22dB

电阻：X1...X10kΩ

2）胜利牌数字万用表（VC890D）

直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

交流电压量程：20V/200V/750V，精度±(0.8%+5)

直流电流：20mA/200mA /20A，精度±(1.5%+3)

交流电流：200mA /20A，精度±(1.5%+5)

电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

3）功率函数信号发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计*高测量范围	100MHz，自动换档

4）嵌入式多功能网络虚拟仪器（要求一体式结构，规格：28*25*30CM，不需电脑配套使用与开放实验室信息管理系统配套使用）

A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。

B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。

C、仪器包括

（1）、双踪存贮示波器，多种同步方式，存贮深度可编程；

通道数：2路

带宽：20MHZ

分辨率：8位

电压范围：-10~+10V

存贮深度：64K

（2）、频谱分折仪；

（3）、数字三用表，可测电阻、电流、电压等；

数字IO口

通道数：8路IO

输入电平：TTL

输出电平：TTL

电流驱动：20mA/通道

（4）、四路智能远程电源控制

（5）、数据具有上传与保存功能并能通过服务器显示

（6)、提供LabVIEW虚拟仪器软件（拷贝版）

5）仿真器

USB接口，DIP40镀金插针。

兼容KEIL C51 UV2/UV3/UV4调试环境，支持单步、断点、随时查看寄存器、变量、内存，支持全速运行时暂停按钮，可仿真各种51指令兼容单片机。内部*大仿真时钟24MHZ，程序存储器64K，仿真的同时已烧好代码，系统可脱机运行。

6）编程器

1.支持AT89S51、AT89S52

2.支持： （1）AT90can128 AT90can32等；

（2）Attiny11 Attiny12 Attiny13等

（3）Atmega128 Atmega32 Atmega64 Atmega8等；

（4）USB接口

*AVR仿真器编程器

1.USB接口，带0.5A可恢复保险丝，支持5V/3.3V工作电压；

2.仿真固件可升级，支持AVRstudio软件。

3.支持：

ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR所有带JTAG口的单片机)。

*JLINK仿真器编程器（用于STM32）

1.USB2.0接口

2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4内核；

3.支持Serial Wire Debug (SWD）；

4.支持Serial Wire Viewer (SWV)；

5.可与 IAR Workbench、Keill，ADS，RVDS无缝集成；

6.支持1.2V-5V目标板电压；20pin与SWD接口转接板

7.支持WIN2000/XP/VISTA/7等

*FPGA/CPLD编程器USB-Blaster

1.USB接口

2.稳定支持SignalTap II 嵌入式逻辑分析仪功能；

3.支持ALTERA 公司全系列器件；

4.支持三种下载模式：AS、PS和JTAG；

五、本设备可以完成的实训项目

简易交通灯控制系统

键盘拨号显示器

秒表计时器

简易计算器

RS232计算机串口通信控制小灯开关系统

综合报警系统

基于超声波的倒车雷达测试显示系统

基于超声波的水位测试显示系统

步进电机调速显示系统设计

直流电机测速显示系统设计

有人光控智能小灯控制系统

基于DS18B20的温度数码管显示器

基于DHT11的温湿度度数码管显示器

*14.环境测试仪段码管显示

15.LED点阵屏字幕显示设计

16.LED点阵屏公交站名显示设计

17.LCD12864液晶显示器设计

18.三级菜单键盘设计

19.环境测试仪LCD12864液晶显示

20.数字电子日历系统设计

*21.带上下限报警的温湿度系统设计

22.出租车计价器

23.基于CPLD的矩阵键盘扫描程序设计

24.基于CPLD的数码管动态扫描

25.基于CPLD实现多路模拟串口通信

*26.基于CPLD的线路编码及通信系统设计

27.基于RS485总线分布式温湿度采集系统设计

*28.基于CAN总线分布式温湿度采集系统设计

29.基于NRF24L01模块的无线遥控器设计

*30.基于NRF24L01模块的无线手持信号采集笔设计

31.基于NRF24L01无线传输分布式温湿度采集系统设计

*32.基于传输分布式温湿度采集系统设计

33.基于GPRS的远程分布式温湿度采集系统设计

34.基于WIFI无线传输分布式温湿度采集系统设计

*35.手机接打电话系统设计

*为选择配项目。

六、本设备的配置

序号	产品名称	型号规格	数量	单位	备注
1	实训桌	带万向轮灵活移动	1	张	铝合金框架
2	电源台		1	台	铁质
3	函数发生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	台	已装实训台上 客户无须另购
4	数字频率计（可内测与外侧）	100MHz	1	台	已装实训台上客户无须另购
5	工具		1	套	见表一
6	创新训练模块		1	套	见表二
7	仿真器与编程器	51仿真器	1	套
		51编程器	1	套
		AVR仿真器编程器	1	套
		JLINK仿真器编程器	1	套
		FPGA/CPLD编程器	1	套
8	实验连接线		1
9	实训指导书		1	套
10	开放实验室信息管理系统		1	套	附一

附一：开放实验室信息管理系统：（全室配一套）

A、开放实验室信息管理系统的必要性

学生动手能力的培养、分折问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。但是目前很多学校因师资力量有限无法将实验室开放，这一方面造成资源浪费另一方面学生又得不到煅炼。针对这一问题，配备本实验室信息化管理系统，它可有效解决上述矛盾。具备这样条件的实验室可以不必配备固定的老师管理和辅导，学生可以自主按排实验时间并通过刷卡确定机位，并通过学生终端计算机中的实验课件、仪器仪表介绍课件、自主实验题库、在线帮助等资源完成各类实验。

B、智能开放实验室管理系统简介

智能实验室管理系统（以下称：本系统）是以标准化实验室管理思想为基础、网络技术为驱动*新开发的管理系统。本系统能对实验室设备及学生实验过程进行智能化管理，以实时了解实验室设备状态及学生实验完成状况，跟踪记录实验痕迹，确保老师能了解学生做实验的流程。

实验室管理手段包括：短信，邮件，web页面。

C．开放实验室资源配置

建设开放实验室应具备必要的硬件和软件资源：

（一）硬件资源：

1、手机（可选）：发送和接收实验室设备管理及状态信息。

2、管理员PC：用于发送和接收实验室管理及状态信息，接收学生的实验数据（波形，数据包等实验数据），发送提示信息及试题到学生实验设备上。

3、服务器：服务器为本系统的核心部分，完成接收管理员控制信息，发送采集到的终端实验数据到web页面，对终端设备的控制，终端实验数据的采集。

4、网络设备：路由器等，传输各种数据。

5、终端：虚拟示波器，发送及接收数据，直接控制设备

（二）软件资源：

1.web页面系统，通过web页面设置本系统的各项参数，个性化定制，实时接收并显示学生实验数据，发送控制命令到服务器，并由服务器发送控制命令到终端，达到控制实验室设备的目的。

2.短信控制系统，向特定的手机发送实验室设备状态，接收特定手机的控制命令，并由服务器发送控制命令到终端，达到控制实验室设备的目的。

3.邮件控制系统，向特定的邮箱发送实验室设备状态，接收特定邮箱的控制命令，并由服务器发送控制命令到终端，达到控制实验室设备的目的。

4.数据库存储系统，存储学生实验过程数据，以便老师后续查看学生的实验过程。

表一       配套工具

序号	名称	型号/规格	单位	数量
1	烙铁（带架）	35W	套	1
2	剥线钳	鸿义	把	1
3	斜口钳	6寸	把	1
4	尖嘴钳	6寸	把	1
5	十字螺丝刀	新发	把	1
6	一字螺丝刀	新发	把	1
7	一字螺丝刀（小）	得力	把	1
8	十字螺丝刀（小）	得力	把

表二     创新训练模块



序号	产品名称	型号规格	产品代号	单位
1	基础硬件配置	MS51单片机模块		1块
		STM32单片机模块
		LCD12864点阵液晶模块
		LED16X16点阵模块
		八位数码管模块
		独立键盘与矩阵键盘模块
		RS232通信模块
		USB接口模块
		火焰传感器模块
		烟雾传感器模块
		超声波传感器模块
		光敏传感器模块
		人体热红外传感器模块
		温湿度传感器模块
		声音传感器模块
		继电器模块
		直流电机模块
		步进电机模块
		交通灯模块
2	4G射频收发模块	Wifi模块		1块
		GSM/GPRS模块
		时钟模块
		语音播放模块
		功放模块
		储存器模块
		接口引脚转接模块
3	综合硬件模块	AVR单片机模块		1块
		EPM240逻辑模块
		RS485总线通信模块
		CAN总线通信模块
		震动传感器模块
		三轴加速度/角速度传感器模块
		颜色传感器模块
		霍尔传感器模块
		三轴磁场传感器模块
		空气质量传感器模块
		电流传感器模块
		旋转编码器模块
		RFID模块
		高速AD模块
		高速DA模块
