一、装置特色

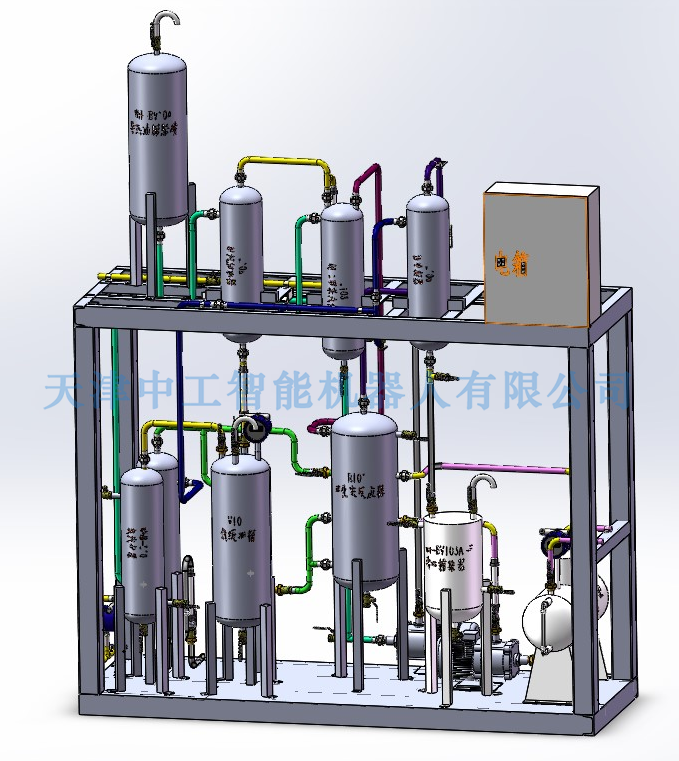

整套装置由钢制安装框架、丙烯汽化器、液氨汽化器、换热器、缓冲罐、反应器、仿真仪表、就地计算机操作台、、就地智能仪表控制上位监控软件、外置配套设备等组成，工艺路线简洁清晰，现场仪表与通讯模块有机结合，上位计算机控制，设置DCS界面及自动评分系统。
装置整体布置协调、操作便捷、牢固可靠；管路布置合理有序、布线规范整齐；装置具有工业化气息，大气美观；所采用的操控软件在国内应用极为广泛，完全与工业实际接轨。
装置安全设计规范完善，配置漏电保护和过载保护装置，高温设备和管路均有保温措施，管线及设备布置既方便操作，也防止碰伤或绊倒，高度符合国家标准。
实训室整体氛围布置，安全标识、操作要领、工艺挂图等配套完善。随机资料如操作说明书、配置清单、PID图、电气图等配套齐全。
二、简要工艺描述
来自液氨储罐的氨经氨汽化器汽化成氨气后进入本装置氨缓冲罐，氨缓冲罐内的氨气通过计量、加热后进入间二甲苯汽化器并与汽化后的间二甲苯按一定比例进行混合，再从流化床上分布器进入流化床；另一路来自于经罗茨风机的空气经加热后从流化床下部输入反应器，在反应器内三种原料形成自下而上的气流通过催化剂接触发生反应，反应生成的间苯二甲腈经过出口油冷器冷凝至一定温度后进入捕集器，进入捕集器后再经过水冷形成固体粉末，冷却后的间苯二甲腈用软水冲进浆料槽，最后用离心机分离，分离出的间苯二腈经过干燥即可得到产品。气固分离出的尾气经过硫铵吸收处理后排放。固液分离后的废水经过预处理进入生化装置。
三、系统配置清单
|
序号 |
设备名称 |
规格型号及技术参数 |
单位 |
数量 |
备注 |
|
1 |
设备主体 |
套 |
1 |
|
|
|
（1） |
框架 |
对象部分长×宽×高=2000*685*1500mm，整机采用钢质安装框架，一层平面方便操作、检修、出入，平台采用10#国标槽钢焊接完成，平台板采用3mm扁豆花纹板，表面喷塑防腐处理，罐体采用镜面板制造，管道采用卫生级不锈钢内外镜面管制造，罐体和管道焊缝处理工艺采用机械加油蜡镜面抛光，达到无焊缝镜面效果； |
套 |
1 |
|
|
（2） |
V101-氨缓冲槽 |
304不锈钢，φ219*500mm，卧罐； |
台 |
1 |
|
|
（3） |
V102-汽包 |
304不锈钢，φ219*500mm，φ108*100mm上部，卧罐； |
台 |
1 |
|
|
（4） |
V103-物料捕集器 |
304不锈钢，φ219*300mm，旋风分离器，不加试镜； |
台 |
1 |
|
|
（5） |
V104-导热油膨胀槽 |
304不锈钢，φ219*500mm； |
台 |
1 |
|
|
（6） |
E101-氨汽化器 |
304不锈钢，φ159*1300mm，缩小段φ108*200mm； |
台 |
1 |
|
|
（7） |
E102-氨气加热器 |
304不锈钢，列管换热器,φ159*500mm，内置φ19管束，换热面积0.5m2； |
台 |
1 |
|
|
（8） |
E103-间二甲苯汽化器 |
304不锈钢，列管换热器,φ159*500mm，内置φ19管束，换热面积0.5m2； |
台 |
1 |
|
|
（9） |
E104-空气加热器 |
304不锈钢，列管换热器,φ159*500mm，内置φ19管束，换热面积0.5m2； |
台 |
1 |
|
|
（10） |
E105-油冷凝器 |
304不锈钢，列管换热器,φ159*500mm，内置φ19管束，换热面积0.5m2； |
台 |
1 |
|
|
（11） |
F101-电加热器 |
304不锈钢，φ159*500mm； |
台 |
1 |
|
|
（12） |
R101-流化床反应器 |
304不锈钢，φ250*500mm； |
台 |
1 |
|
|
（13） |
P101-热水泵 |
不锈钢泵，电压220V，功率0.37KW，流量2m3/h； |
台 |
1 |
|
|
（14） |
P102-导热油泵 |
导热油泵，电压220V，功率0.37KW，流量2m3/h； |
台 |
1 |
|
|
2 |
仪表与执行器 |
|
|
|
|
|
（1） |
温度检测 |
PT100,量程0~200℃，4分； |
台 |
8 |
|
|
（2） |
流量检测 |
流量计，就地显示4个，远传显示2个； |
台 |
6 |
|
|
（3） |
液位检测 |
汽包液位，4~20ma输出； |
台 |
1 |
|
|
（4） |
压力检测 |
仿真压力仪表,2个，指针式压力表，就地显示3个； |
台 |
6 |
|
|
（5） |
调节阀 |
不锈钢，DN15,带信号反馈 |
台 |
5 |
|
|
3 |
智能仪表 |
|
|
|
|
|
（1） |
温度检测显示仪表 |
CH04-485-AI，多路温度输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。 |
套 |
1 |
|
|
（2） |
流量检测显示仪表 |
CH03-485-AI，多路模拟量输入模块，标准Modbus RTU协议，RS485通讯接口内置1.5KV电磁隔离保护，防雷保护，模拟量输出与系统隔离、电源隔离。 |
套 |
1 |
|
|
（3） |
智能控制器 |
CH01-485-DO多路光电隔离NPN信号输出模块，标准Modbus协议，RS485通讯接口，内置1.5KV电磁隔离保护，防雷保护，开关量输出与系统隔离、电源隔离，支持全端口过流、过压保护。 |
套 |
1 |
|
|
4 |
阀门与紧固件 |
|
|
|
|
|
（1） |
球阀，截止阀，疏水阀等 |
与设备、工艺、管线配套。 |
批 |
1 |
|
|
（2） |
紧固件 |
与法兰，阀门，框架、支架配合；法兰阀门安装螺丝用相应的碳钢螺丝（Q235，带平弹垫），框架，支架安装螺丝用相应的镀锌螺丝。 |
套 |
1 |
|
|
5 |
智能仪表电器控制台及计算机控制操作台 |
|
|
|
|
|
（1） |
智能仪表电器控制柜 |
钢制喷塑内安装漏电保护空气开关、电流型漏电保护器，旋钮式强电开关控制，保证设备安全，操作控制便捷；装有开关电源，接触器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。单相三线制供电。 |
台 |
1 |
|
|
6 |
智能仪表上位监控软件 |
|
|
|
|
|
（1） |
软件 |
设置DCS软件界面，具备自动评分系统 |
套 |
1 |
|
