变速箱拆装台架

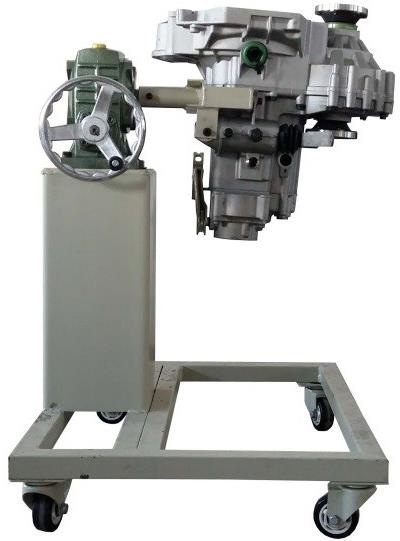

手动变速箱拆装台架（大众捷达）



一、功能简介

1.采用翻新大众捷达五档手动变速器总成(附件齐全，易于拆装)，并装在专用翻转架上。

采用减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。

2.底部放置接油盘，便于小零件或螺丝的集中存放。

3.翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动式，方便教学。

二．技术规格

设备外形：1000×600×1100mm (长×宽×高)

颜色：7032

钢管：40*40*3mm

万向脚轮

前二只万向带锁止功能脚轮

2后二只万向脚轮

脚轮与台架用M6*4螺丝固定，方便设备维修与维护。

脚轮：60mm×50mm(直径×宽度)

脚轮支撑：1.0T

减速机：MOPA70；1：70

二、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	手动变速器总成	附件齐全，易于拆装	套	1
2	拆装翻转架(带自锁脚轮装置)，带立柱钢管200*200*5mm；	950×680×850mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	台	1
3	大面积接油盆	660×590×35mm(长×宽×深)	个	1
4	减速机构（带摇手盘等附件）		套	1





自动变速箱拆装台架(大众01M)



一、功能简介

1.采用翻新大众01M自动变速器总成(附件齐全，易于拆装)，并装在专用翻转架上。

采用减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。

2.底部放置接油盘，便于小零件或螺丝的集中存放。

3.翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动式，方便教学。

二．技术规格

设备外形：1000×600×1100mm (长×宽×高)

颜色：7032

钢管：40*40*3mm

万向脚轮

前二只万向带锁止功能脚轮

2后二只万向脚轮

脚轮与台架用M6*4螺丝固定，方便设备维修与维护。

脚轮：60mm×50mm(直径×宽度)

脚轮支撑：1.0T

减速机：MOPA70；1：70

二、基本配置(每台)



序号	名       称	规格型号	单位	数量
1	自动变速器总成	附件齐全，易于拆装	套	1
2	拆装翻转架(带自锁脚轮装置)，带立柱钢管200*200*5mm；	950×680×850mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。	台	1
3	大面积接油盆	660×590×35mm(长×宽×深)	个	1
4	减速机构（带摇手盘等附件）		套	1

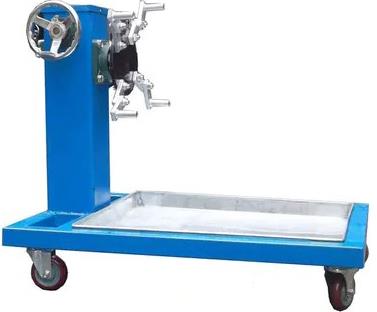

汽油发动机翻转架（鑫庆）



一．结构组成

减速机总成、翻转架总成、万能连接器、专用接油盘、操作手柄等附件、安装脚轮可移动台架等。

二．功能特点

1．拆装中拆装物可做轴向任何角度翻转和静止。

2．进行拆装物的基本操作和学习。

3．拆卸和装配实训。

4．配套使用说明书。

5．采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。

6．底部放置接油盘，便于小零件或螺丝的集中存放。

7．实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。

8.翻转架承重一吨

三．外形与颜色

设备外形：1000×600×1100mm (长×宽×高)

设备颜色：7032

四．制造工艺

1.设备底座架

1.1钢性结构焊接

1.2方管：40*40*2.0mm

1.3立柱：200*200*5mm

1.4表面采用亚光灰喷塑工艺，厚度0.3mm.

2.万向脚轮

2.1前二只万向带锁止功能脚轮

2.2后二只万向脚轮

2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。

2.4脚轮：60mm×50mm(直径×宽度)

2.5脚轮支撑：1.0T

五．技术指标

1. 减速机：MOPA70



2.工作温度：-40℃～+50℃
