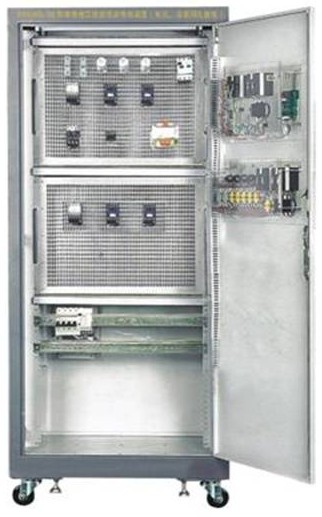

ZN-CB12型 克令吊电气控制技能实训装置（半实物）
一、概述
ZN-CB12型 克令吊电气控制技能实训装置（半实物）由克令吊操纵实训台和船用克令吊半实物模型组成，可完成船舶克令吊的操作、调试、检修等实训内容，可作为船舶类学校的船舶机械装置、船舶水手与机工、船舶电气、船舶轮机、船舶机电、轮机管理等相关专业的实训设备，也可作为船舶电工、船舶轮机员、船舶职工、船员培训机构的培训及考核设备。
二、产品特点：
1.克令吊操纵实训台主要元器件均采用了船舶真实的元器件，各电气元件安装在操纵实训台的正面，可直观地看到各个器件的动作，主令控制器安装在操纵实训台面上，便于操作，接近实际的克令吊。
2.克令吊半实物模型参照实际的克令吊结构设计，包括三速电动机、钢索、吊货勾、吊臂、回转柱等部分，真实、形象，让学生更易理解和掌握。
3.实训装置设置了部分典型的线路故障，学生通过线路调试查找故障，然后排除故障，有利于提高学生的检修能力。
4.半实物模型上所用电机的电压等级与实际的克令吊完全相同。
5.半实物模型能真实体现升降、变幅、回转三种工作过程及高、中、低三种速度的运行状态。
6.半实物 克令吊在起重货物过载时，有定时过电流保护。
7.半实物模型停止货物电磁抱闸时，能真实再现滑行过程。
三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：≤1.5kVA
4.漏电保护动作电流：≤30mA，漏电保护动作时间：≤0.1s
四、系统基本配备：
船舶克令吊操作实训台1台
船舶克令吊半实物模型1台
五、实训项目：
1.熟悉常用低压电器的结构、原理
2.熟悉克令吊控制电路原理图
3.船用主令控制器的使用
4.轮机员升降、变幅、回转货物操作训练
5.克令吊的故障分析
6.电气控制线路常见故障排除
7.轮机员的技能考核
1.克令吊操纵实训台主要元器件均采用了船舶真实的元器件，各电气元件安装在操纵实训台的正面，可直观地看到各个器件的动作，主令控制器安装在操纵实训台面上，便于操作，接近实际的克令吊。
2.克令吊半实物模型参照实际的克令吊结构设计，包括三速电动机、钢索、吊货勾、吊臂、回转柱等部分，真实、形象，让学生更易理解和掌握。
3.实训装置设置了部分典型的线路故障，学生通过线路调试查找故障，然后排除故障，有利于提高学生的检修能力。
4.半实物模型上所用电机的电压等级与实际的克令吊完全相同。
5.半实物模型能真实体现升降、变幅、回转三种工作过程及高、中、低三种速度的运行状态。
6.半实物 克令吊在起重货物过载时，有定时过电流保护。
7.半实物模型停止货物电磁抱闸时，能真实再现滑行过程。
三、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：≤1.5kVA
4.漏电保护动作电流：≤30mA，漏电保护动作时间：≤0.1s
四、系统基本配备：
船舶克令吊操作实训台1台
船舶克令吊半实物模型1台
五、实训项目：
1.熟悉常用低压电器的结构、原理
2.熟悉克令吊控制电路原理图
3.船用主令控制器的使用
4.轮机员升降、变幅、回转货物操作训练
5.克令吊的故障分析
6.电气控制线路常见故障排除
7.轮机员的技能考核
