ZN-980A型 自动扶梯维修与保养实训考核装置

ZN-980A型 自动扶梯维修与保养实训考核装置

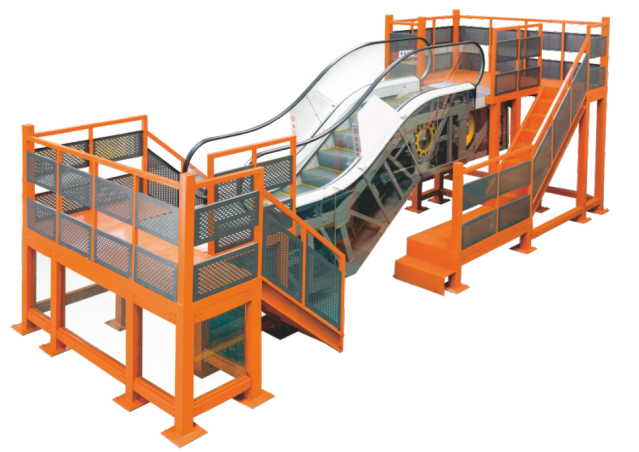

一、设备外观

二、设备概述

ZN-980A型自动扶梯维修与保养实训考核装置，是根据自动扶梯的维护和保养要求开发的一种实训平台。整个装置采用钢结构平台、金属桁架、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、梳齿前沿板、电气控制系统、自动润滑系统等部分组成。独特的钢结构平台，为老师在实训中对学生的教学和指导提供了非常方便的平台。电气控制部分采用默纳克分体机控制系统，同时配套有相应的故障点设置，学生可以通过故障现象在装置上检测查找故障点的位置，并将其修复。学生也可以根据自动扶梯定期检查的要求对其相应部位进行检测和修护。通过在该实训装置的实训，使学生能够真正学习和掌握自动扶梯的维保技术及技能。

适合于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

三、技术参数

1.   工作电源：三相五线 AC380 V /220 V ±7%  50 Hz；

2.   工作环境：

1)   温度-10 ℃～+40 ℃；

2)   湿度＜95%RH无水珠凝结；

3)   海拔＜1000 m；

4)   环境空气中不应含有腐蚀性和易燃性气体；

3.   扶梯提升高度：1000 mm ；

4.   倾斜度：35°；

5.   梯级宽度：800 mm ；

6.   运行速度：0.5 m/s ；

7.   额定功率：5.5 Kw ；

8.   额定电压：AC380 V， 50 Hz ；

9.   运行噪音：≤ 60 dB；

10.  整机重量：≤7吨

11.  安全保护：接地，漏电，过压，过载，短路；

12.  外形尺寸：9000 mm（长）×3300 mm（宽）×3800 mm（高）。

13.  对安装场地的基本要求：

1)   实训室最小空间空间要求：长×宽×高≥10m×5m×4.2m；

2)   实训室入口的开门尺寸要求：宽×高≥3m×3m。
