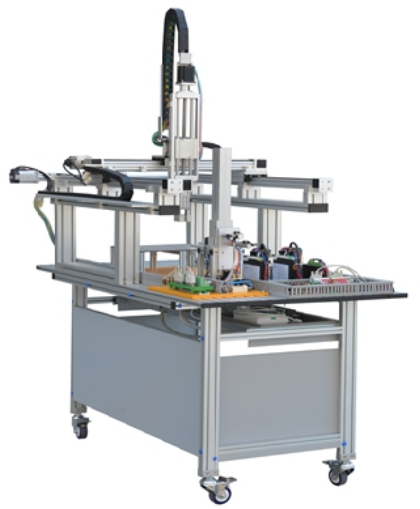

ZN-MEDS型 龙门式三轴

ZN-MEDS型 龙门式三轴

一、设备概述

该装置是根据中国职业教育的发展特点，并结合项目教学法而设计研发，综合机械技术、现代自动化控制、传感器应用技术等技术，为研发方向的学生、研究生及老师提供一个开放性、技术实操性强的实训平台。非常适合中国职业教学。它的设计理念为服务于教学、服务于实训，成为院校日常教学、实训活动中的得力助手，它是培养现代工业制造技术应用人才的重要实训装备。

本设备运动部分使用钢铁材料和铝合金材料加工而成，整体基座带有标准安装孔，可以安装在铝型材面板的桌子上，也可以安装在钢结构标准支架上。控制器部分采用控制柜机构，把电气部分集中安装在控制柜内部，控制器采用1214C晶体管系列PLC，内部自带4轴高速脉冲输出，并且带有直线插补和圆弧插补的功能。人机界面采用昆仑通态TPC7062K，进行设备运行状态的监控。组装多种四连杆、曲柄滑块、齿轮传动、皮带传动、链条传动等典型机械结构。并允许学生自行设计和组装各种机械人模块。强化动手组合微型机械、电子、传感器，运用软硬件、控制、人工智能等众多的技能训练。

二、设备技术指标

1、工作电源：220VAC±10%  50 Hz；

2、设备外形尺寸：长×宽×高=1200 mm×720 mm×1450 mm；

3、台架材料：铝钢结构；

4、整机消耗视在功率：≤1 KVA；

5、安全保护措施：具有接地保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
