ZN-AUO98智能变电站实训系统

ZN-AUO98智能变电站实训系统

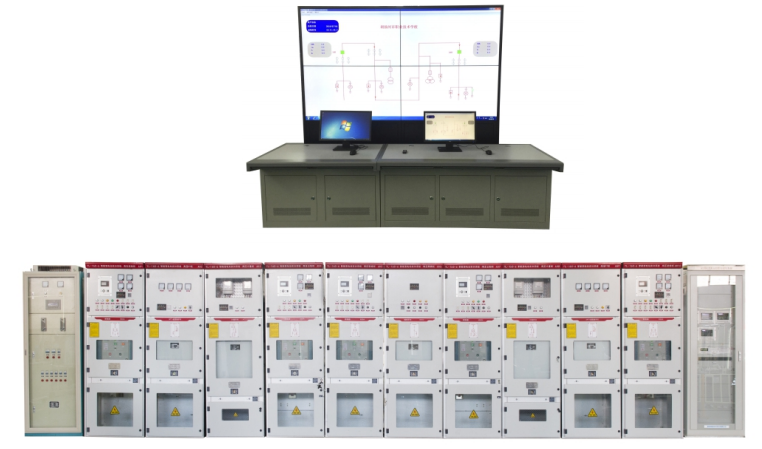

一、设备外观

二、设备概述

ZN-AUO98智能变电站实训系统是根据《配电技术》、《微机继电保护技术》、《建筑供配电》、《发配电自动控制技术》、《电力自动化技术》等课程教学内容，结合实际配电系统而设计的实训教学设备。ZN-AUO98智能变电站实训系统含KYN28、MNS等高低压配电柜与上位机组成典型的供配电线路，10KV/0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。

随着电力自动化技术的广泛应用。电力自动化供配电设备的需求也不断增加，这就使得智能化供配电设备装配、维护、智能化运行和安全运行、操作等专业的职业技术人员的需求也不断增加。这种不断增长的需求，促使职业教育领域的职业院校和职业技能上岗培训需要大量教学用“电力自动化供配电设备实训考核成套设备”。

ZN-AUO98智能变电站实训系统标准配置是由10KV高压配电部分和0.4KV低压配电两大部分组成，其中高压部分（真实柜体，模拟高压）有进线柜、计量柜 PT柜 出线柜，低压部分有50KVA干式变压器（带防护罩）、进线计量柜、补偿柜、出线柜1、专用模拟负载柜、计算机、上位机软件等柜体组成。

采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。

ZN-AUO98智能变电站实训系统适用于电力、电气、自动化、铁道交通、建筑电气、工民建等电专业及非电专实训教学。

三、技术参数

1、输入电源：三相五线制AC 380V±10%  50HZ

2、输入功率：25 kw

3、工作环境：1） 温度：-10℃～+40℃   2） 相对湿度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:6000kg

5、外形尺寸：宽×深×高=尺寸：8000mm×1500mm×2350mm(高压柜)+6800mm×800mm×2000mm(低压柜)+2400mm*800mm+1200mm(负载柜)

6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
