ZN-07U0型 轨道交通供配电技术成套实训设备

ZN-07U0型 轨道交通供配电技术成套实训设备

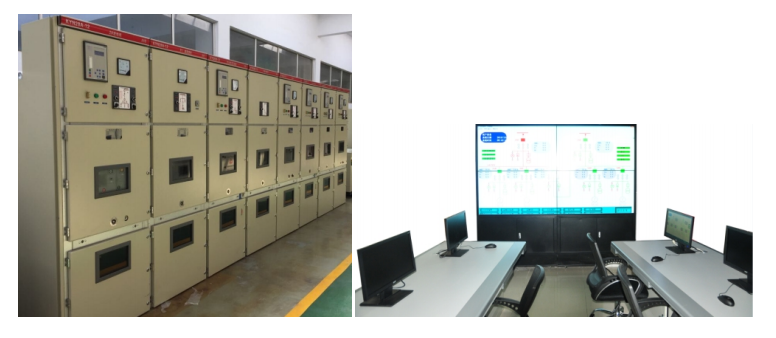

一、设备外观

二、设备概述

ZN-07U0型轨道交通供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》、《地铁供配电》、《地铁牵引技术》等课程教学内容，结合实际配电系统而设计的实训教学设备。ZN-07U0型轨道交通供配电技术成套实训设备含多种KYN28A-12和GCK等高低压电气控制柜组成多种配电线路。改变了屏式演试模式，贴近工程现场。

随着国家大力支持城市轨道交通的发展和新的轨道交通技术广泛应用。城市轨道交通供配电设备的需求也不断增加，这就使得城市轨道交通供配电设备装配、维护、智能化运行和安全运行、操作等专业的职业技术人员的需求也不断增加。这种不断增长的需求，促使职业教育领域的职业院校和职业技能上岗培训需要大量的“城市轨道交通供配电设备实训考核成套设备”。

ZN-07U0型轨道交通供配电技术成套实训设备标准配置是由车站供电系统和轨道交通直流牵引供电系统、电力调度控制系统等三部分组成，其中车站供电系统包括高压进线柜、高压计量柜、高压PT柜、高压出线柜、变压器、低压计量柜、低压进线柜、低压补偿柜、低压出线柜、负载柜等柜体组成；直流牵引供电系统包括整流变压器、整流柜、直流进线柜、直流馈线柜、直流联络柜、隔离开关柜、负载模拟柜、回流柜等柜体组成。电力调度控制系统包括正版组态软件、商用计算机、通讯模块等组成

供电方式参照北京地铁4号线的供电方式，模拟真实地铁牵引供电设备。可完成车站通风、排水、消防、电梯、照明、闸机、其他设施供电。

采用柜式供配电系统，可以使学生建立起良好的职业习惯，全面掌握安全操作要领。

ZN-07U0型轨道供配电技术成套实训设备适用于电力、电气、自动化、铁道交通、建筑电气、工民建等电专业及非电专实训教学。

三、技术参数

1、输入电源：三相五线制AC 380V±10%  50HZ

2、输入功率：25 kw

3、工作环境：1） 温度：-10℃～+40℃   2） 相对湿度：≤90%（+20℃）  3） 海拔高度：≤2000m 4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:6000kg

5、外形尺寸：宽×深×高=尺寸：800mm×1500mm×2350mm(一台高压柜)6800mm×800mm×2000mm(一台低压柜)+2400mm*800mm+1200mm(负载柜)

6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
