ZN-HX12型工业自动化仪表实训平台

一、概述
       “工业自动化仪表实训平台”主要是根据《热工测量参数及仪表》、《热工仪表及自动装置》、《热工测量》、《热工过程自动调节》、《热力过程自动化》、《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《过程控制》等课程实训教学的需要而研制的。主要培养面向火电厂、热电厂、化工、冶金等行业的大、中型企业，从事热工仪表及自动装置的安装、维护与调试、工业自动化仪表维修及计算机控制系统的操作及维护等工作的技术人才。

二、系统特点

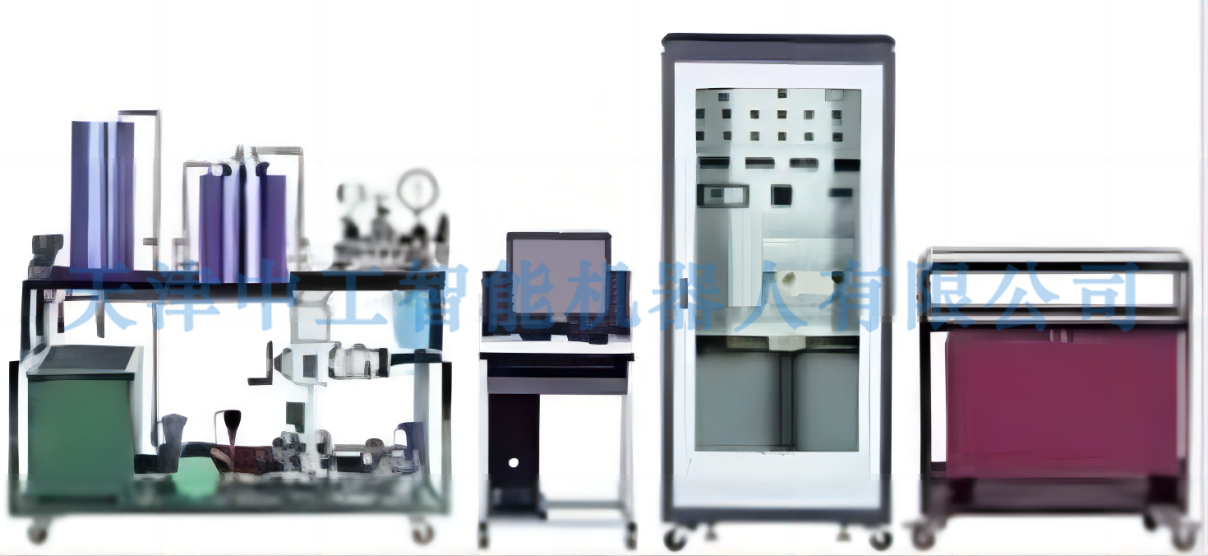

       本装置采用控制柜和对象系统分体式设计，造型美观大方。本平台是典型化工和典型热工自动化仪表的结合，为化工厂过程控制及热工自动化仪表自动化控制的结合，功能丰富强大，实训室能高效的使用设备，能更高更好的利用资源。传感器的二次测量仪表通过航空电缆连接，方便学生在现场进行各项操作。
       可实现对电力行业的各种仪表以及常用热工参数的检测、测量，并且进行相关的校验，对仪表有更深入的认识。对象系统设计美观，开放性好，为学生实训提供了一个较好的操作对象，对象系统为不锈钢框架，所有器件均为不锈钢和铝合金设计被控参数囊括了流量、压力、液位、温度四大热工参数无纸记录仪、两块智能调节仪以及流量积算仪均带有RS485通讯功能，通过计算机可进行上位机监控实训，其中无纸记录仪带有OPC软件通讯功能装置设有故障设置箱，可对学生进行11项排故考核对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象。
三、技术性能
1.供电电源：单相三线～220V±10% 50Hz
2.工作环境：环境温度范围为-5～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜4kVA
4.控制平台外形尺寸：60cm×80cm×180cm
5.对象系统外形尺寸：160cm×75cm×154cm
6.装置具有接地保护、漏电保护（漏电保护空气开关、电流型漏电保护器压）功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型导线。各种电源及仪表均有可靠的自保护功能。强弱电连接线采用不同结构的插头、插座，防止强弱电混接。
四、系统组成
（一）被控对象（不锈钢框架）
（二）控制系统
（三）实验室智能电源安全管理系统
（四）云智能实验室安全管理系统
五、基本实训项目
（一）系统认识
1.装置硬件组成
2.系统软件介绍
（1）离心泵的工作原理和主要部件
（2）离心泵的性能参数和特性曲线
（3）电动调节阀工作原理概述
（4）电动调节阀的流量特性测试实训
（5）电动调节阀的流量系数
（6）电动调节阀的主要技术参数
（7）无纸记录仪的认识和使用
（8）智能调节仪的认识和使用
（9）流量积算仪的认识和使用
（10）闪光报警器的工作原理认识和使用
（11）智能巡测仪的工作原理认识和使用
（12）氧量分析仪的工作原理认识和使用
（13）温度动圈指示仪的工作原理认识和校验
（14）变频器的工作原理认识和使用
（15）压力校验仪的工作原理认识和使用
（16）电磁流量计的工作原理认识和校验
（17）涡轮流量计的工作原理认识和校验
（18）孔板流量计的工作原理认识和标定
（19）电容式液位传感器的工作原理认识和校验
（20）差压变送器的工作原理认识和使用
（21）电容式液位传感器的工作原理认识和校验
（22）扩散硅液位传感器的工作原理认识和校验
（23）差压液位传感器的工作原理认识和校验
（24）电容式差压变送器的工作原理认识和使用
（25）扩散硅压力变送器的工作原理认识和使用
（26）热电偶的工作原理认识和校验
（27）压力变送器的校验
（28）三相异步电动机的变频控制
（29）Pt100铂热电阻的工作原理认识和使用
（30）Cu50铜热电阻的工作原理认识和使用
（31）传感器的零点和迁移
（32）单回路与串级控制系统概述
（33）水箱液位定值控制
（34）管道压力定值控制
（35）管道流量定值控制
（36）孔板流量定值控制
（37）管道批量流量控制
（38）加热水箱温度定值控制
（39）管式电阻炉的温度定值控制
（40）水箱液位与管道流量的串级控制
（41）加热水箱温度与流量串级控制
（42）无纸记录仪现场实时曲线察看
（43）S分度热电偶输出排故
（44）K分度热电偶输出排故
（45）PT100热电阻排故
（46）Cu50热电阻排故
（47）扩散硅液位变送器排故
（48）电动执行器位置反馈信号输入排故
（49）涡轮流量计信号输出排故
（50）智能调节仪Ⅰ输出电流信号排故
（51）智能调节仪Ⅱ输出电流信号排故
（52）智能调节仪ⅠAL1继电器输出排故
（53）智能调节仪ⅡAL2继电器输出排故
（54）MCGS工控组态软件组态和控制排故
六、软件介绍
MCGS工控组态软件
1.能够对设定值、输出值、P、I、D及各类可写参数进行操作，还可修改程序算法，观看动态变化棒图显示、测量值实时曲线、历史曲线、数据报表、实训指导书等。
2.上位机监控软件及OPC服务器软件
通过上位机监控软件，可实现四通道检测数据实时曲线的绘制，另通过OPC服务器软件可直接挂接到MCGS组态软件OPC服务器上，可直接将本无纸记录仪通道数据在组态软件中组态开发。
