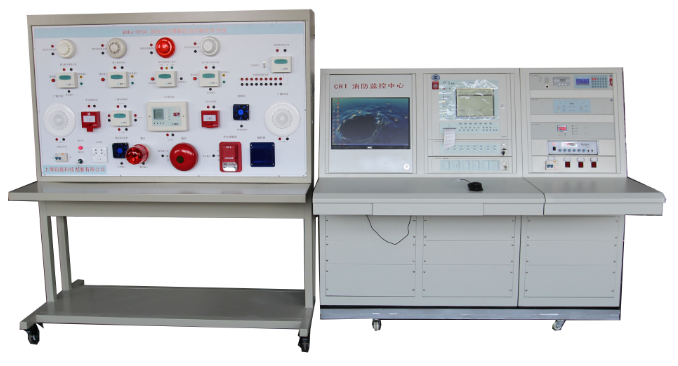

ZN-XFZK1型 消防控制中心及火灾报警联动实训系统

一、系统概述：

    ZN-XFZK1型 消防控制中心及火灾报警联动实训系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感探测器及温感探测器）的参数变化进行火灾报警，并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。ZN-XFZK1型 消防控制中心及火灾报警联动实训系统并可通过消防报警联动监控计算机中心，对整个智能楼宇消防系统进行监控，并可进行平面图导入、画面布局、报警点设置等，主要由计算机、编程软件、监控软件、网络适配器等组成。

二、设备参数及性能：

1、装置组成：

本系统全部器件均采用实物，整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。

2、软件系统功能，CAD平面软件，CRT，设计软件，CRT运行软件，可过CAD平面设置各种消防布局图，CRT图形在平面图中按实际探测器点进行配置，功能强大，运行操作方便快捷。

3、系统实训功能：

能对整个智能楼宇消防系统进行监控并可进行平面图导入、画面布局、报警点设置等。

三、系统技术指标：

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜1500W

3.控制中心台外型尺寸： 180×95×115cm3；

4.演示控制实训台尺寸：150×65×180cm3

四、可以做的实训项目

1.消防报警联动监控计算机中心的操作

2.平面图的导入和配置操作

3.报警点的设置操作

4.制控系统的管理

5.自动消防喷水系统的联网实训、

6.消防联动系统的联网实训、

7.消防广播系统的联网实训、

8.消防联动动主机的设置

9.消防联动主机的联动编程

10.消防探测器的便用与编码

11.消防系统模块的作用与联接

12.广播主机的操作，火警状态下紧急广播的切换操作；

13.单点广播，广播话筒的操作，系统功能设置；

14.背景音乐下的火警紧急广播切换

15.无人执勤时应广播的自动切换设置

16.广播分配主机的操作，软件设置错误的判断与纠正

17.消防报警系统的互联操作，线路故障的判断与处理

18.火警通讯主机的操作，系统功能设置

19.主机与电话分机的通讯操作，分机电话的操作

20.系统原理桔构设计

21.消防报警联动监控计算机中心软件的操作培训资料

五、基本配置硬件参数

1.电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2.楼宇实训台桌
实训桌为铁质双层亚光密纹喷塑结构，电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
3.火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4.火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5.探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6.输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7.联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8.手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9.消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10.声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。

12、广播录放盘

广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。

上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。

32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。

采用平插盒式磁带放音机，自动翻面、循环播放，非事故状态下自动播放。

完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。

两个各自独立的音频输出口：事故广播输出口和正常广播输出口。

正常广播输出口在事故启动时依然输出背景音乐，适用于非事故地区的不间断广播。

正常启动下，两个输出口输出同样的信号；事故启动下，仅有事故广播输出口输出事故广播信号，而正常广播输出口继续输出事故启动前的背景音乐信号。

两个标准外线输入口：外线1（可控口）。外线2（非启动口）。

C线联动控制口，紧急情况下可自动启动。

J线联动检查口，随时检查C线连接是否良好。

D线联动回答口，事故启动期间送出回答信号。

遥控24V输出口，事故启动期间送出24V电平，可遥控其它设备启动。

13、GT152功率放大器

功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能

14、供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；

交流供电型：AC220V

输出特性：定压120V

使用条件：①温度：－10℃至40℃

②湿度：≤90%RH

储存条件：①温度：－15℃至45℃

②湿度：≤80%RH

谐波失真：63Hz-16KHz ≤5%

频率特性：63Hz-16KHz ≤1dB

输入电平：0 dB

输入阻抗：平衡式 600（欧姆）

信噪比：①低阻传声器：≥55dB

        ②线路输入：≥70dB

电压调整率：≤2dB
