ZN-760B型消防自动喷淋灭火集成监控系统实训考核装置（BACnet网络）

ZN-760B型 消防自动喷淋灭火集成监控系统实训考核装置（BACnet网络）

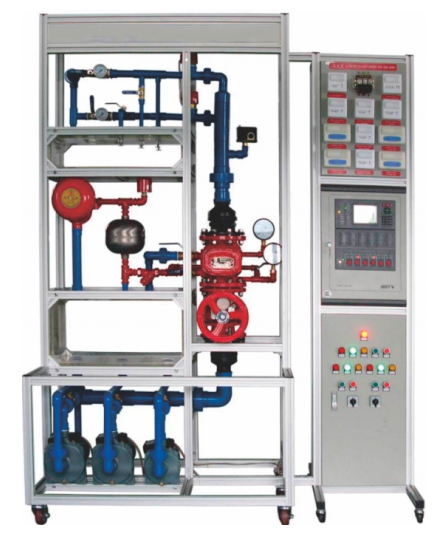

一、 装置图片

二、 装置概述

本装置采用高级铝型材框架开放式结构设计，主要由湿式报警阀、信号闸阀、水力警铃、水延迟器、各类喷淋头、增压泵、恒压泵、压力开关、水流指示器、压力表、末端试水装置、透明有机玻璃水箱、水泵控制箱、火灾报警控制器、联动控制模块、基于BACnet总线网络的DDC控制器、手阀及各类水管等组成。

使用本装置能够使学生在实物模型平台中对“消防自动喷淋灭火集成监控系统”进行安装、接线、编程、组态、集成、调试、运行及维护等操作，从而了解各部分在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、交流沟通、计划组织、工程实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实训等多方面要求的楼宇智能化机电设备集成监控系统实训考核平台。

三、 技术指标

1.     电源输入：三相五线（第三方接地），AC380V±10%，50/60Hz；

2.     安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

3.     整机功耗：≤1000W；

4.     整机重量：≤300KG；

5.     外形尺寸（宽×深×高）：2000mm×1000mm×2000mm。
