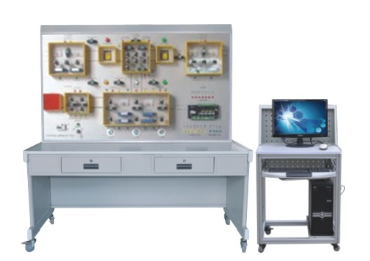

ZN-L5型 楼宇供配电监控系统实验实训装置

二、设备参数及性能：

1、装置组成：

      ZN-L5型 楼宇供配电监控系统实验实训装置控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。

2、统实训功能：

         ZN-L5型 楼宇供配电监控系统实验实训装置能进行各种供配电系统模拟操作演示， DDC控制器的操作与编程，双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训，监测变压器超温报警、超温预报警，监测变压器的电压、设备启停状态，故障状态，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

三、系统技术指标：

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜300W

3.外型尺寸：150×70×180cm3

4.安全保护：具有漏电自动保护装置

5.故障设置：具有故障设置系统

6.可扩展，可兼容，LON总线通讯方式

7.输出，8点、IO/DO   输入，11点AI/DI

8.信号方式；干触点/0-20MA/0-10A/发10K

四、可以做的实训项目

1.DDC现场控制器安装操作

2.DDC现场控制器设置操作

3.双电源明备用监控系统控制

4.双电源暗备用监控系统控制

5.低压侧供配电监控系统控制

6.环网供电监控系统控制

7.线路故障的判断与处理

8.设备故障的判断与处理

9.设计并安装一个简易应用系统
