一、设备概述

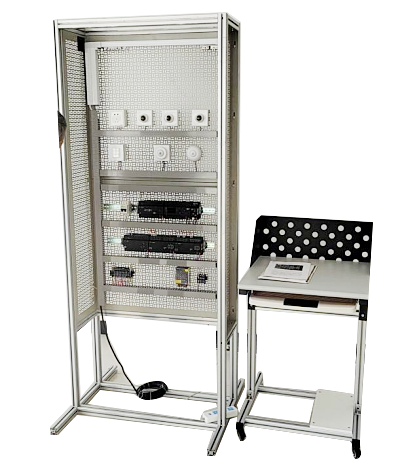

ZNLY-ZLY03型楼宇智能控制实训装置满足职业院校的电工电子类教学实训要求，满足电工技师、高级技师职业技能认定要求，并适用于各级技能竞赛。
二、技术条件
1．输入电源：单相三线 AC220V±10％ 50HZ
2．工作环境：温度-10℃－+40℃ 相对湿度<85％（25℃） 海拔<4000m
3．电源控制：自动空气开关通断电源，有过流保护、漏电保护装置等
4．输出电源： 直流稳压电源：24V/3A，具有限流型短路软保护和自恢复功能
三、综合实训内容
1. KNX总体的安装和布线实训
2. KNX智能面板的安装及接线实训
3. KNX开关量输出模块安装及接线实训
4. KNX智能窗帘控制器安装及接线实训
5. KNX逻辑控制器安装及接线实训
6. KNX十二合一传感器安装及接线实训
7. KNX调光模块安装及接线实训
8. KNX通讯连接实训
9. KNX软件使用实训
10. KNX编程及编制程序的方法实训
11. KNX各元器件的认知和接线方式
四、清单及参数
| 序号 | 品名 | 规格参数 | 单位 | 数量 |
| 1 | 4路10A智能开关控制器 | HDL M/R4.10.1-331 | 台 | 1 |
| 2 | 2路6A调光控制器 | HDL M/D02.1-432 | 台 | 1 |
| 3 | 2路窗帘控制器 | HDL M/W02.10.1-231 | 台 | 1 |
| 4 | 6按键晶典系列面板 | HDL M/P03.2-4810 | 台 | 1 |
| 5 | 总线电源模块 | HDL M/P960.1 | 台 | 1 |
| 6 | IP网关 | HDL KNX/EIB M/IPRT.1 | 台 | 1 |
| 7 | 移动传感器 | HDL M/IS05.1 | 台 | 1 |
| 8 | 光线传感器 | HDL M/HSIU05.1.480 | 台 | 1 |
| 9 | 逻辑定时控制器 | HDL M/TM04.1-432 | 台 | 1 |
| 10 | 控制线缆 | HDL RVVP0.75*4 | 米 | 5 |
| 11 | 86型眀盒 | 86型 | 个 | 3 |
| 12 | 86型螺口灯座 | 个 | 3 | |
| 13 | 5孔插座 | 86型 | 个 | 1 |
| 14 | 断路器 | DZ47LE-63 2P 10A | 个 | 1 |
| 15 | 电动窗帘 | 700*1000mm | 套 | 1 |
| 16 | 排风扇 | 120*120*38 AC220V | 个 | 1 |
| 17 | 输出折弯件 | 500×90mm | 块 | 1 |
| 18 | 软件 | HDL-KNX | 套 | 1 |
| 19 | 导线、通讯线等附件 | 套 | 1 |
