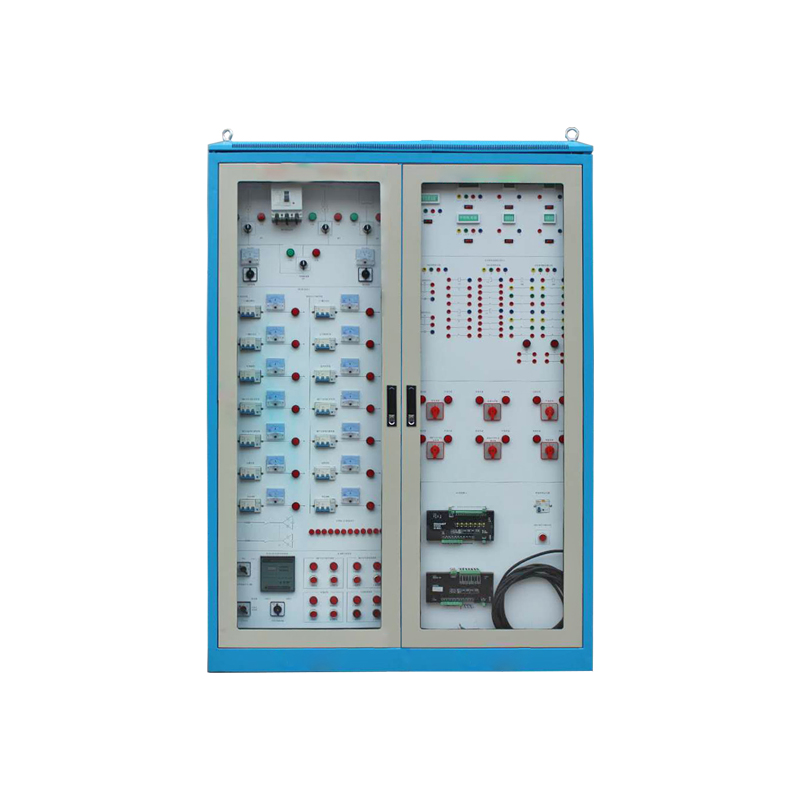

ZNLY-GPD1型楼宇供配电技术实训系统

一、功能概述：
1.ZNLY-GPD1型楼宇供配电技术实训系统有三部分构成：供配电硬件系统、供配电监控系统和实训部分。
2.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。
3.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。
4.下位机部分：采用DDC控制模块实现数据采集与控制，采集电量传感器测量的电量，控制各断路器的分、合闸。
5.上位机部分：采用力控组态软件，与下位机DDC控制器采用LONWORKS总线通信。上位机界面中可整体监测供配电系统结构，并可实时分析和打印各类电量数据，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。
6.楼宇智能配电监控软件
（1） 具用可视化监控功能
（2）具有总供电输出电压、电流、功率因数等
（3）母线监控通断
（4）楼层用电支线电流监控
（5）大楼干线分合闸监控
（6）用电电量趋势分析
（7）消防监控报警窗口

二、技术规格：
1.输入电源：三相四线（AC 380V±10% 50Hz）
2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.绝缘电阻：＞3MΩ
6.安全保护：具有漏电自动保护功能
三、完成的教学内容如下:
1.常用配电设备认知与应用
2.电量传感器认知与应用
3.智能建筑的供电运行方式线路组建与操作
4.典型楼层配电运行方式线路组建与操作
5.供配电系统中运行线路状态的现场监测、抄表和控制
6.备自投联动运行控制和调试
7.应急电源配电线路运行和联动控制
8.配电线路功率因数补偿运行控制
9.与消防自动报警系统的联动控制
10.供配电监控系统运行调度实训
四、供电系统清单
