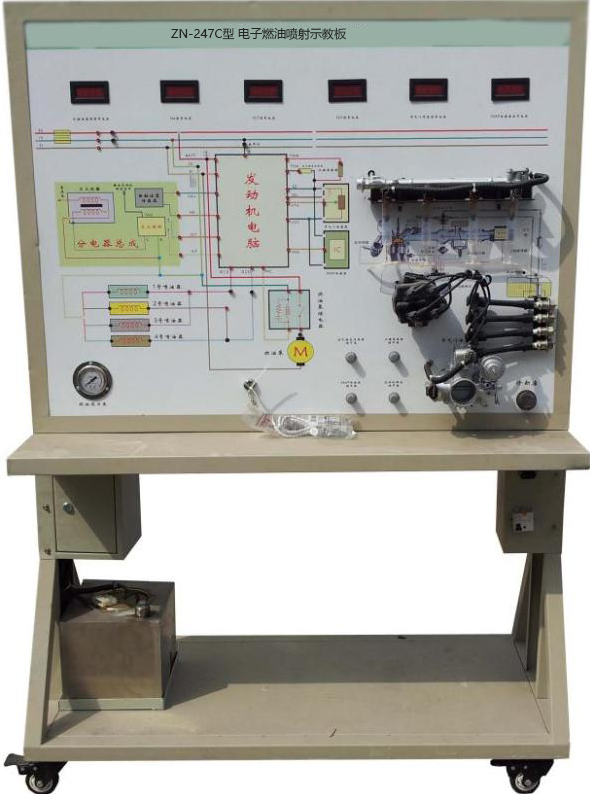

ZN-247C型 电子燃油喷射示教板
一、产品基本功能
ZN-247C型 电子燃油喷射示教板应选用不低于丰田卡罗拉原车发动机电子燃油喷射系统实物性能参数为此设备的设计基础，展示汽车发动机电子燃油喷射系统的结构与原理；面板上绘有完整的汽车发动机电子燃油喷射系统的电路图，ZN-247C型 电子燃油喷射示教板有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
ZN-247C型 电子燃油喷射示教板应选用不低于丰田卡罗拉原车发动机电子燃油喷射系统实物性能参数为此设备的设计基础，展示汽车发动机电子燃油喷射系统的结构与原理；面板上绘有完整的汽车发动机电子燃油喷射系统的电路图，ZN-247C型 电子燃油喷射示教板有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
二、结构组成
发动机电控单元、发动机各类传感器、喷油轨管及分电器点火组件总成、油箱总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
三、功能特点
1．可运行汽车汽车发动机电子燃油喷射系统，展示汽车汽车发动机电子燃油喷射系统的组成结构及原理。
2．操纵点火开关与调节开关，可真实演示汽车发动机电子燃油喷射系统的工作过程。
3.移动互联网教学APP课程应用系统(发动机电子燃油喷射系统认知检修模块）
3.1系统由发动机电子燃油喷射系统认知环节入手，通过发动机电控系统的认知-发动机传感器检修-发动机执行器检修-发动机综合故障诊断等4个大环节进行碎片化的知识体系重构。
其中发动机电控系统的认知环节包空气供给系统、燃油喷射系统、点火系统、怠速控制系统、排放系统、增压控制系统、可变正时控制系统括8个子任务下列24个微课程；
3.2平板电脑配置与示教板面板图相对应或电控原理图相对应的图形化软件，软件上故障点所对应的线可点击设故障；
点击平板电脑上软件中的故障线弹出故障设置按钮，单击故障类型发送故障设置命令，故障控制板执行故障设置命令，设置故障成功。
4.台架面板图原件，保证软件界面与台架一致性。
5.发动机传感器检修包括从空气流量传感器的检修、节气门位置传感器的检修、加速器踏板位置传感器的检修、进气温度传感器的检修共13个子任务下列107个微课程；
5.1发动机执行器的检修环节包括喷油器的检修、燃油泵的检修、带晶体点火线圈的检修、碳罐电磁阀的检修、凸轮轴调节电磁阀的检修、涡轮增压压力限制电磁阀的检修、废气再循环电磁阀的检修共7个子任务共计115个微课程，通过大量的碎片化重构的知识体系对实训过程提供标准维修数据、使用工具方法、动作规范、以及传感器执行器功能原理认知和发动机电控喷射系统检测方法这一完整的技能体系结构，对学员的自主学习、沟通以及管理等关键环节提供有效的解决途径。每一个微课程均包含有视频动画语音及图文信息，力求直观通俗易懂;同时微课程自带针对本微课程的答题考核环节，教师可通过错题本功能实时掌握学员的学习状态及答题信息。系统自带排行榜功能，可对学员做题量、累计做题量、专业总排名进行模糊查询，实时对学员的学习过程进行明确的量化评价。
6．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
7．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。
8. 配备有使用说明书、实验指导书等相关资料。
9．台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
外形与颜色
设备外形：≥1240×650×1700mm(长×宽×高)
制造工艺
1．设备检测面板
采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板：1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺，厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管：40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺，厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定。
4.4脚轮：50mm×50mm(直径×宽度)
4.5脚轮支撑：0.5T
七．技术指标
1.工作电源：直流12V
2.工作温度：-40℃～+50℃
3．交流电源：220V
