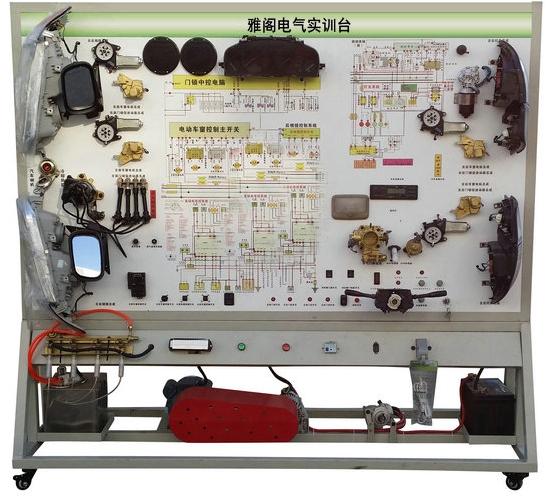

ZN-DQYG型 雅阁汽车电器实训台
一、概述
ZN-DQYG型 雅阁汽车电器实训台采用雅阁整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。ZN-DQYG型 雅阁汽车电器实训台适用于学校对整车电器理论和维修实训的教学需要。
ZN-DQYG型 雅阁汽车电器实训台采用雅阁整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。ZN-DQYG型 雅阁汽车电器实训台适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1、外形尺寸：不大于2080×700×1900mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：YT 100L1-4；
6、电压：AC 220V/380V；
7、功率：2.2KW；
8、转速：1420r/min；
9、钢管：40*40*3mm；
10、机柜：1.5mm冷板冲压成形，背面设置维修门；
11、移动脚轮：100*60mm；
四、基本配置（每台）
1、示教板面板：装有各种检测端子以及彩色电路图；1套；
2、发动机控制电脑(ECU)：原车；1套；
3、诊断座：原车；1套；
4、点火开关：原车；1套；
5、组合仪表：原车；1套；
6、组合开关：原车；1套；
7、左右前大灯总成：原车；1套；
8、左右前雾灯：原车；1套；
9、左右转向灯：原车；1套；
10、左右转向边灯：原车；1套；
11、左右组合尾灯：原车；1套；
12、牌照灯：原车；1套；
13、高位刹车灯：原车；1套；
14、灯光开关：原车；1套；
15、刹车灯开关：原车；1套；
16、倒车灯开关：原车；1套；
17、危险灯开关：原车；1套；
18、线束：1套；
19、雨刮总成：原车；1套；
20、雨刮控制器：原车；1套；
21、喷水电机：原车；1套；
22、喷水壶：原车；1套；
23、喇叭：原车；2个；
24、喇叭继电器：原车；1个；
25、X触点继电器 ：原车；1个；
26、雾灯继电器：原车；1个；
27、无分电器点火系统：含点火器总成、火花塞、曲轴位置传感器；1套；
28、模拟喷油嘴指示灯：1套；
29、燃油泵继电器：原车；1个；
30、燃油泵指示灯：原车；1个；
31、曲轴位置传感器及信号轮：原车；1套；
32、电动窗主开关：原车；1套；
33、左右前车门电脑：原车；1个；
34、舒适电脑：原车；1个；
35、右前门锁电机：原车；1套；
36、左右后电动窗电机：原车；1套；
37、左右后电动窗开关：原车；1套；
38、左右后门锁电机：原车；1套；
39、汽车音响总成：原车；1套；
40、扬声器：6"，200W；1对；
41、起动机总成：原车；1台；
42、发电机总成：原车；1台；
43、三相异步电动机：YT 100L1-4；1台；
44、蓄电池：12V 45Ah；1台；
45、保险丝盒：2个；
46、电源总开关：50A ；1个；
47、移动台架(带自锁脚轮装置)：2080×700×1800mm(长×宽×高)；1台；
48、故障模拟与排除装置：1套；
49、教师手册：1套；
50、合格证与保修卡：1套；
五、教学系统
配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格，并提供该系统现场演示，否则投标无效。），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。提供现场演示内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
1、真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
1、外形尺寸：不大于2080×700×1900mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：YT 100L1-4；
6、电压：AC 220V/380V；
7、功率：2.2KW；
8、转速：1420r/min；
9、钢管：40*40*3mm；
10、机柜：1.5mm冷板冲压成形，背面设置维修门；
11、移动脚轮：100*60mm；
四、基本配置（每台）
1、示教板面板：装有各种检测端子以及彩色电路图；1套；
2、发动机控制电脑(ECU)：原车；1套；
3、诊断座：原车；1套；
4、点火开关：原车；1套；
5、组合仪表：原车；1套；
6、组合开关：原车；1套；
7、左右前大灯总成：原车；1套；
8、左右前雾灯：原车；1套；
9、左右转向灯：原车；1套；
10、左右转向边灯：原车；1套；
11、左右组合尾灯：原车；1套；
12、牌照灯：原车；1套；
13、高位刹车灯：原车；1套；
14、灯光开关：原车；1套；
15、刹车灯开关：原车；1套；
16、倒车灯开关：原车；1套；
17、危险灯开关：原车；1套；
18、线束：1套；
19、雨刮总成：原车；1套；
20、雨刮控制器：原车；1套；
21、喷水电机：原车；1套；
22、喷水壶：原车；1套；
23、喇叭：原车；2个；
24、喇叭继电器：原车；1个；
25、X触点继电器 ：原车；1个；
26、雾灯继电器：原车；1个；
27、无分电器点火系统：含点火器总成、火花塞、曲轴位置传感器；1套；
28、模拟喷油嘴指示灯：1套；
29、燃油泵继电器：原车；1个；
30、燃油泵指示灯：原车；1个；
31、曲轴位置传感器及信号轮：原车；1套；
32、电动窗主开关：原车；1套；
33、左右前车门电脑：原车；1个；
34、舒适电脑：原车；1个；
35、右前门锁电机：原车；1套；
36、左右后电动窗电机：原车；1套；
37、左右后电动窗开关：原车；1套；
38、左右后门锁电机：原车；1套；
39、汽车音响总成：原车；1套；
40、扬声器：6"，200W；1对；
41、起动机总成：原车；1台；
42、发电机总成：原车；1台；
43、三相异步电动机：YT 100L1-4；1台；
44、蓄电池：12V 45Ah；1台；
45、保险丝盒：2个；
46、电源总开关：50A ；1个；
47、移动台架(带自锁脚轮装置)：2080×700×1800mm(长×宽×高)；1台；
48、故障模拟与排除装置：1套；
49、教师手册：1套；
50、合格证与保修卡：1套；
五、教学系统
配套汽车多媒体教学系统（16合一）（投标时需提供教学系统，未提供者取消投标资格，并提供该系统现场演示，否则投标无效。），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。提供现场演示内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基础；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
