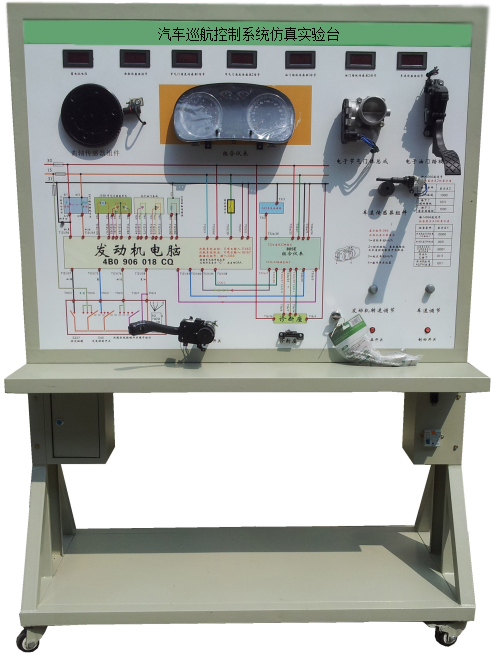

ZN-POMN型 汽车巡航控制系统仿真实验台

一．功能简介
ZN-POMN型 汽车巡航控制系统仿真实验台采用全新大众帕萨热B5汽车电子式汽车巡航系统实物为基础，充分展示汽车巡航系统的组成结构和工作过程。
ZN-POMN型 汽车巡航控制系统仿真实验台适用于学校对汽车巡航系统理论和维修实训的教学需要。

二、功能特点
1.真实可运行的汽车电子巡航系统，充分展示汽车电子巡航系统的组成结构。
操纵油门踏板位置传感器可实现节气门开度的调，可真实展示电子节气门的工作原理和工作过程；操纵巡航控制开关和车速信号，设定巡航状态，引擎控制单元可对节气门开度进行调节，真实演示汽车电子巡航系统的工作过程和工作原理。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电子巡航系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测巡航系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有故障指示灯和诊断座，可连接专用或通用型汽车解码器，对巡航控制单元进行读取故障码、清除故障码等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数
    外形尺寸：1240×600×1700mm(长×宽×高)
    外接电源：交流220V±10% 50Hz
    工作电压：直流12V
    工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图 面板：1200*900*4mm	套	1
2	组合仪表		套	1
3	点火开关		个	1
4	发动机ECU		套	1
5	诊断座	OBDⅡ	个	1
6	电子油门踏板		套	1
7	巡航控制开关		套	1
8	电子节气门体		套	1
9	车速信号模拟装置		套	1
10	转速信号模拟装置		套	1
11	模拟制动灯		套	1
12	制动灯开关		套	1
13	保险丝盒		个	1
14	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
15	故障模拟与排除装置		套	1
