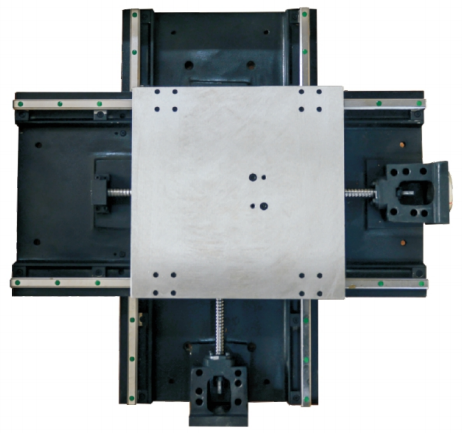

YL-552A型 十字滑台实训设备

YL-552A型 十字滑台实训设备

一、设备功能说明

十字滑台实训设备主要是为解决数控机床机械拆装项目的实训难而特别设计的，该十字滑台是提炼了真实机床在拆装过程中的核心技能，即学生主要是拆装传动部件，例如滚珠丝杆、直线导轨、联轴器、伺服电机等，该设备是把这些部件集成到一台十字滑台上进行练习，这样既节约了成本，又训练了核心技能，为了保证精度与刚性，十字滑台模块整体为高刚性的铸铁结构，采用树脂砂造型并经过时效处理，确保长期使用的精度，导轨采用H级直线导轨，直线导轨安装采用与真实机床安装相同的压块结构进行直线度的调节，并装有接近式传感器，可以进行回零、硬限位的调试以及精度测试。结构上采用模块化，下装有滑轮，可以自由移动，可以完成机械传动部件中的丝杆、直线导轨、丝杆支架的拆装实训及导轨平行度、直线度、双轴垂直度等精密检测技术的实训，和各实验台配合，完成机电联调与数控机床机械装配核心技能的训练。X轴上装有光栅尺，装有与光栅尺对应的数显表，数显表能够显示滑台移动的实际长度。

二、技术参数

  1、丝杠行程：300mm

  2、丝杠参数（直径mm/螺距mm）:16/05

  3、外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×900；
