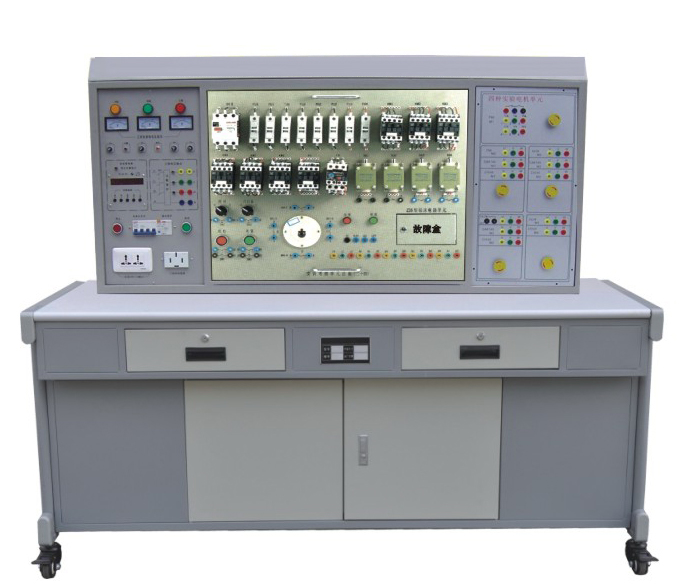

ZN-881BSH型 综合机床电气电路实训考核鉴定装置（四个机床电路）

二、适用范围

通过更换挂箱能完成以下四种机床电路的实训考核：

1、Z35型摇臂钻床电气技能实训考核

2、M7120型平面磨床电路技能实训考核

3、电动葫芦电路技能实训考核

4、CW6163普通车床电路技能实训考核

每个电路均设有17-25个故障点，通过挂箱上的故障设置盒随机设计故障点。

三、特点

1、一台装置能完成四种机床电路的实训考核，经济效益显著。

2、设有电压型和电流型保护器，能确保操作者人身安全，还设有实验管理器，可设定实训时间，定时报警且切断电源。为学员的考核提供一个统一的标准。

3、设有单片机和全程监控三相输出工作电源相间、线间过载或短路，一旦发生即切断电源且告警，故障排除按下复位按钮后才能重新启动电源，确保设备安全。

四、技术性能

1、输入电源：三相四线～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1500mm×750mm×1400mm

五、构成及功能

装置主要有实训屏、实训机床电路挂箱、实训桌等组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板

1、主控功能板

（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

（3）三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源，且设有报警与复位功能。

（4）实验管理器：具有设定实训时间，定时报警、切断电源等功能。

（5）设有380V和220V插座，为外部仪器提供工作电源。

2、辅助器件安装屏

右边安装屏装有实训考核用的演示及验证电机，电机所有的接线口都已引到面板上，通过专用安全导线与实训考核电路挂箱连接。
