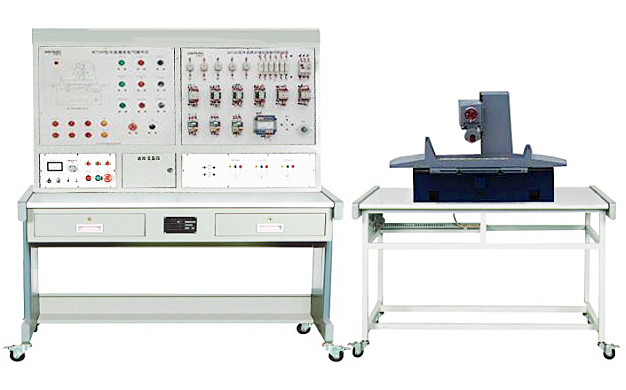

ZN-M7120型 平面磨床电气技能实训考核装置（半实物）

1、输入电源：三相四线（380V±10% 50Hz）

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜1KVA

4、重 量：150kg

5、外形尺寸：1400mm×700mm×1500mm

二、装置构成

（一）主控屏

1、三相四线电源输入，通过漏电保护器接通总开关。

2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。

（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。

（三）实训桌：桌体为铝木结构

（五）电气部分的操作，能实现M7120型磨床各种运动

（六）机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障

（七）控制屏的故障箱内设有16个开关，通过拨动故障开关可设置相应的故障点

三、设备配置

四、实训项目与目的

1、熟悉常用低压电气的机构、原理；

2、通过观察机床模拟运动，了解机床的真实运动状况；

3、掌握机床电器控制原理及各种保护装置；

4、掌握机床常见故障发生部分现象及排除方法。

五、故障点设置一览表
