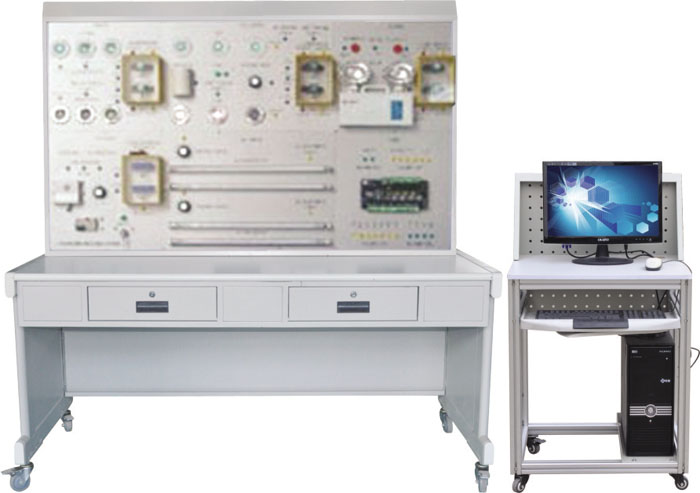

ZN-KLY25型 楼宇照明监控系统实验实训装置

二、系统技术指标：

工作电压：单相三线220V±5%  50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

三、系统组成：

 1、照明系统模拟板：

    公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。

2、HW500DDC控制器：  要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。

3、P4客户端电脑：  内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。

4、ZD-VB亮度自动调节器：  采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

5、FL-476动静探测器：  采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

6、BD-6手动遥控器：  采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。

四、实训项目

实训项目一：公共区域照明控制与操作实训

实训项目二：办公室照度自动调节控制与操作实训

实训项目三：景观照明控制与操作实训

实训项目四：情景照明控制与操作实训

实训项目五：应急照明控制与操作实训

实训项目六：手动遥控器控制与操作实训

实训项目七：线路故障的判断与处理

实训项目八：设备故障的判断与处理

实训项目九：设计并安装一个简易应用系统

实训项目十：组态软件设计实训项目
