ZN-X19型 单元住宅楼分户采暖系统热计量实训装置

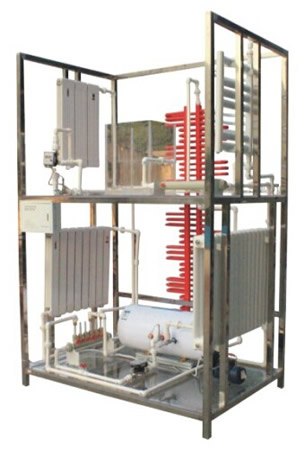

    ZN-X19型 单元住宅楼分户采暖系统热计量实训装置在一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器；二层供暖系统为双管下供下回式系统，散热器左、中、右依次为板翼散热器、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。供回水主立管沿框架左侧设置。

单元住宅楼分户采暖系统热计量实训设备

二、单元住宅楼分户采暖系统热计量实训设备技术指标

外形尺寸：1500×1000×2400mm

框架材料：304不锈钢

地板材料：钢化玻璃

进水要求：0.05MPa～0.75MPa

安全保护：具有漏电自动保护装置和接地保护

三、单元住宅楼分户采暖系统热计量实训设备实训功能

1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。

2、一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。

3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。

4、展示了铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。

5、膨胀水箱采用全透明材料制造，能演示膨胀水箱的工作原理。

6、所有散热器和水暖设备都能全真演示。

四、单元住宅楼分户采暖系统热计量实训设备实训项目

实训一：单元住宅楼分户热计量采暖系统操作演示

实训二：单管跨越式供暖系统的认识

实训三：双管下供下回式供暖系统的认识

实训四：热计量表的计量操作及拆装实训

实训五：锅炉的拆装及操作实训

实训六：循环泵的操作及拆装实训

实训七：分水器、集水器的操作及拆装实训.

实训八：薄壁钢管散热器的拆装实训.

实训九：铜铝复合散热器的拆装实训.

实训十：普通钢制散热器的拆装实训.

实训十一：卫生间小背篓散热器的拆装实训.

实训十二：板翼散热器的拆装实训
