一、概述
1、依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。
2、系统根据煤矿提升机操作作业安全技术实际操作考试标准实现。由实操装置模型和操作软件系统组成，以实操装置为基础，配合操作软件实现自动打分。在进行考核操作前，需要使用身份证验证系统进行身份确认，验证成功后，可进入考核系统，在考核完成后，可将身份信息和考核成绩，上传并储存至服务器，对信息进行综合管理。
3、软件系统连接到考核管理平台，可对考试人员进行管理。管理功能包括人员信息采集，人员工种，等参数设置，考核安排，考试信息存储，考试信息查阅。
二、系统构成
1、煤矿提升机操作作业考试系统
（1）训练和考核过程，需要动手操作开关按钮等控制部分时，使用操作模型上的开关按钮，完成对应操作。考试时自动打分。
（2）考试科目：提升机作业前安全检查（简称K1）提升机安全操作（简称K2）
（3）组卷方式，由K1，K2两个科目组成试卷。
（4）考试成绩总分100分，80分以上为合格。
（5）考试时间:不大于30分钟。
2、考试科目
|
科目
|
考试内容
|
设备配置
|
可操作内容
|
|
K1
|
提升机作业前安全检查
|
提升机安全操作虚拟仿真考试装置
|
一）机房安全检查
1.检查作业环境；
2.检查安全防护；
二）运行装置安全检查1.检查制动装置；
2.检查液压、润滑装置；
3.检查传动装置；
4.检查连接装置、滚筒及钢丝绳；
5.检查电气保护装置；
三）试运转安全操作
1.试运转准备
2.试验保护装置
3.试运转
|
|
K2
|
提升机安全操作
|
提升机安全操作虚拟仿真考试装置
|
1.开机安全操作；
2.提升运行安全操作；
3.停机安全操作；
4.收工安全操作。
|
3、煤矿提升机操作作业实操培训系统
本系统按照章节目方式，分别以三维视频及虚拟仿真操作的实现方式，对提升机操作作业岗位环境及标准操作流程进行培训和学习。
具体包括如下内容：
（1）煤矿提升机操作作业理论系统
1）理论培训；
2）矿井提升系统基础知识；
3）提升容器；
4）提升钢丝绳；
5）矿井提升信号；
6）矿井提升机；
7）提升机房的安全管理制度；
8）提升机的操作与安全运行；
9）常见事故及预防；
10）提升机的常见故障。
（2）煤矿提升机操作作业实操训练系统实操训练包括：
1）斜井提升实操训练
2）立井提升实操训练
① K1：提升机作业前安全检查：机房安全检查；运行装置安全检查；试运转安全操作。
② K2:提升机安全操作：开机安全操作；提升运行安全操作；停机安全操作；收工安全操作。
4、提升机操作作业系统硬件

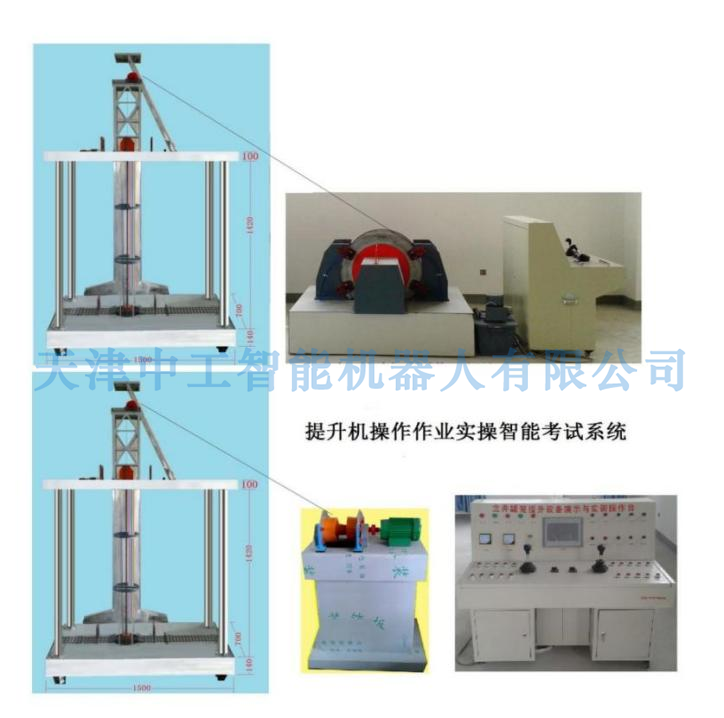

（1）立井罐笼提升仿真装置

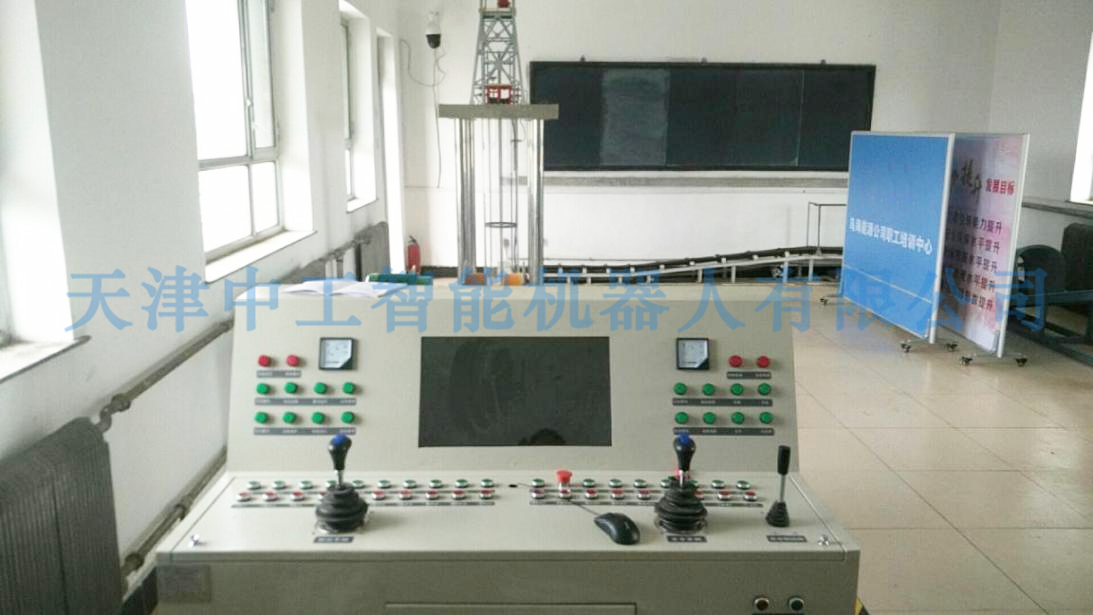

仿真的操作台，操作台有按键操作和屏幕软件仿真深度指示。提升机主控制器采用PLC进行编程。操作台也有各种信号指示灯,与真实一样的各种开关，操作手柄，电压表，电流表，功率因数表，制动油压表，报警蜂鸣器，信号电铃等组成。
1）身份证阅读器；
2）供电电源 AC220V 功率：1KW ；
三、可完成实训内容
（1）提升系统的原理和功能；
（2）进行信号闭锁及绞车司机各种操作。
（3）提升设备的运行和绞车房状况。
（4）满足绞车司机实操及考核要求。
四、制作工艺及材料
（1）模型主体为钢结构。
（2）金属材料外表喷漆处理。
（3）所有电器控制系统材料原件，均按国标配置。
（4）模型本体采用亚克力板材装饰。
五、设备配置清单
|
序号
|
名称
|
参数
|
数量
|
|
1
|
提升机模型
|
提升机井架模型尺寸：长×宽×高=1400mm×700mm×2300mm；提升机绞车模型尺寸： 长×宽×高=800mm×400mm×1000mm；
|
1套
|
|
2
|
提升机操作台
|
提升机操作台尺寸： 长×宽×高=1400mm×750mm×1200mm。
|
1台
|
|
3
|
主机
|
①CPU：酷睿I3；②硬盘：固态120G；③显示 21.5寸。二代身份证阅读器
|
|
