一、概述
依据原国家煤矿安全监察局煤安监行管〔2016〕19号《煤矿特种作业安全技术实际考试标准》文件，本公司开发出虚拟动画与实物模型操作相结合的自动评分考核装置。

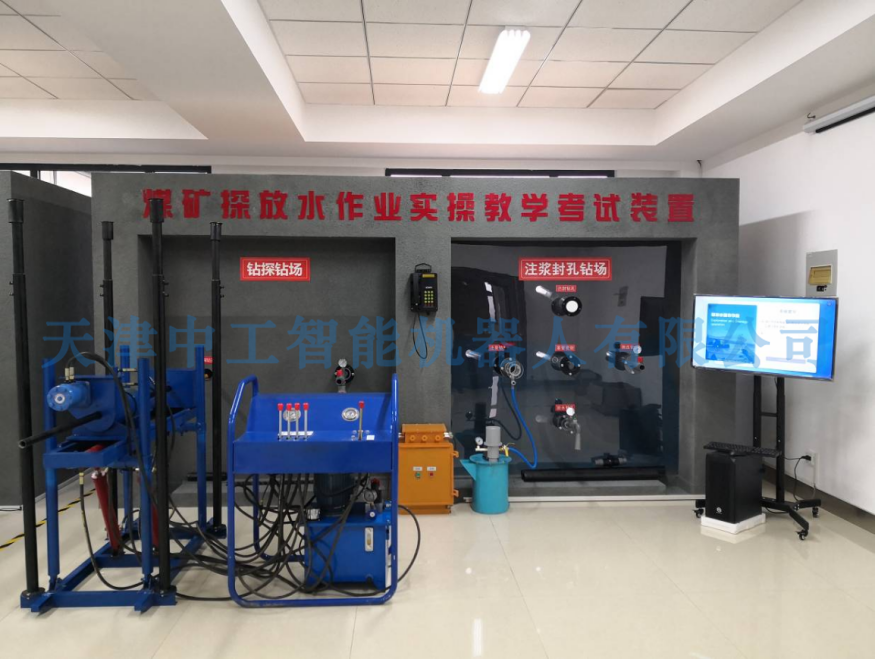

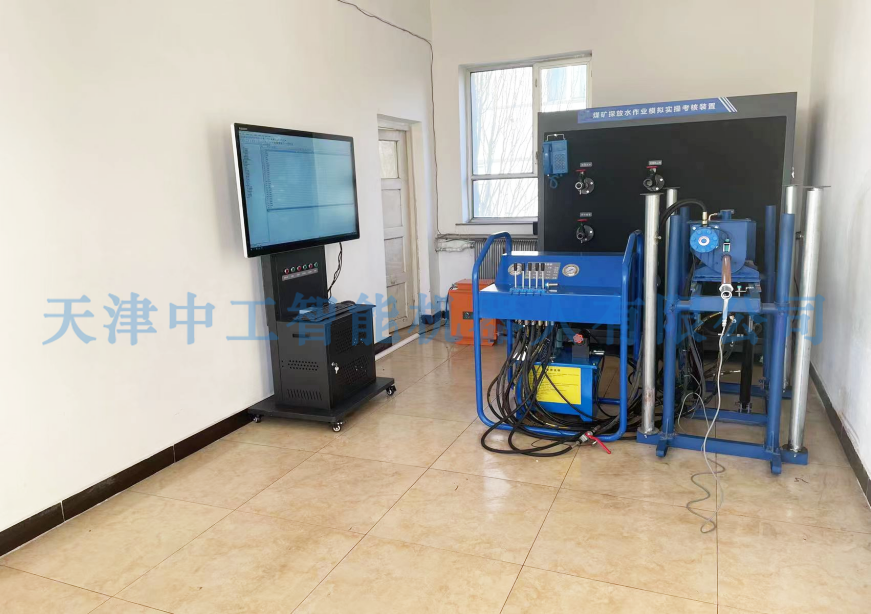

该装置仿真模拟井下探放水工作面，可清楚了解钻孔的布置方式、配备相关探放水设备及仪表，可使学员模拟操作，掌握井下探放水工艺。由探放水操作作业实操装置和操作管理系统组成，以探放水操作作业实操装置为基础，与操作管理系统连接，实现自动打分。
二、系统构成
1.探放水操作作业系统软件
（1）煤矿探放水作业实操培训系统
按照国家煤矿安全监察局《煤矿特种作业安全技术实际操作考试标准》设置，采用虚拟仿真技术，操作者互动操作，内容包括：
1）安全检查与钻机试运转安全操作：
1.安全检查
①检查作业环境
②检查设备、仪表和工具
2.钻机试运转安全操作
①试运转准备
②试运转
2）探放水安全操作：
1.开孔安全操作
①标孔
②开钻
2.钻孔安全操作
①钻进
②加、退钻杆
③正常停钻
④紧急停钻
3.放水安全操作
4.收工安全操作
3）套管安装、封孔及注浆安全操作；
1.套管安装与封孔安全操作
①安装套管
②密封套管
③安装逆止阀
④做耐压试验
2.注浆安全操作
①准备
②注浆
3收工安全操作
2、探放水操作作业系统硬件
（1）、煤矿探放水作业实际操作考核装置
考试装置配置表：
|
科目
|
考试内容
|
设备配置
|
可操作内容
|
|
K1
|
安全检查与钻机试运转安全操作
|
1.带有钻孔布置的工作面模型
2.仿真煤矿探水钻机及钻具；
3.水泵；
4.井下电源开关；
5.便携式甲烷检测报警仪；
6.地质罗盘；
|
1.检查作业环境；
2.检查设备、仪表和工具；
3.钻机试运转安全操作。
|
|
K2
|
探放水安全操作
|
1.标孔；
2.开钻；
3.钻进；
4.加退钻杆；
5.正常停钻及紧急停钻；
6.放水安全操作；
7.收工。
|
|
|
K3
|
套管安装、封孔及注浆安全操作
|
1.钻孔工作面模型（安装好套管、逆止阀）；
2.注浆泵；
3.套管、逆止阀；
4.封孔材料
5.井下电源开关
6.压力表
7.便携式甲烷检测报警仪
|
1.安装套管；
2.密封套管；
3.安装逆止阀；
4.做耐压试验；
5.注浆；
6.收工。
|
（2）技术参数
规格：长*宽*高=1700mm *750mm *1750mm；
数量：一套
（3）设备配置：
1)主机:①CPU：酷睿I3；②硬盘：固态120G；③内存：8G；
2)显示器： 50寸触摸显示屏。
3)架体尺寸：长×宽×高=800mm*600mm *1400mm；
4)标准化打分系统。
三、可实现的实训内容
（1）演示掘进巷道钻孔的布置方法；
（2）实操钻机：实现钻机的各种动作；
（3）安装套管；
（4）开、关水阀；
（5）实操自动打分。
四、制作工艺及材料
（1）工作面仿真模型，采取立体剖视的方法设计，剖取探放水作业工作面的场景，主体采用钢木结构，煤层、巷道采用有机玻璃制作。
（2）仿真钻机采用全金属结构，可以模拟钻机的全部动作，包括：钻具、地质罗盘、水泵、水管、便携式甲烷检测报警仪等。
（3）套管、孔口装置仿真模型，包括：注浆泵、压力表等。
