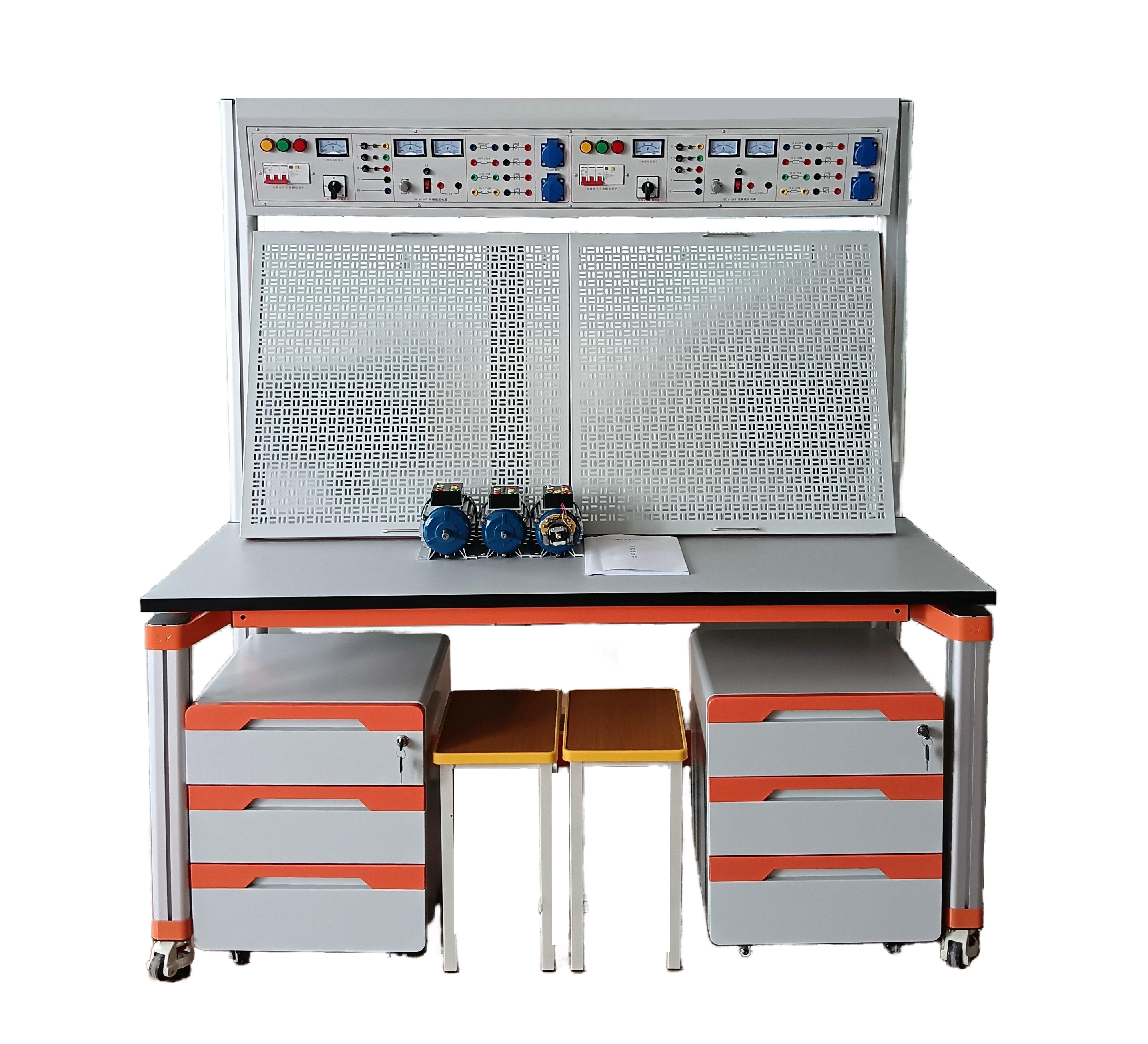

ZN-WW01型 网孔型通用维修电工实训装置

一、概 述

ZN-WW01型 网孔型通用维修电工实训装置主要由实训桌和网孔板组成，为降低实训装置的整体高度，实现实训室课堂式布置而不挡学生视线，实训室整体美观需求，实训区采用斜面式桌面设计，学生通过网孔板布置实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、特 点

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4.实训台为双人座，即可以两个学生同时进行实训。
5.斜面式网孔板，采用1.5mm厚的不锈钢板，网孔板的尺寸为600mm ×500mm,孔大小为5×10
6.配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良

三、技术性能

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1300mm×800mm×1450mm
5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施

四、基本配置

实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。
1.设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。
3.可调直流稳压电源
每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；
4.实训桌为型材结构，柜子为铁质双层亚光密纹喷塑结构，桌面安装斜面网孔板，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。

五、实训项目

1.电力拖动实训项目
(1)三相异步电动机直接启动控制
(2)三相异步电动机接触器点动控制线路
(3)三相异步电动机接触器自锁控制线路
(4)Y-Δ启动手动/自动控制电路
(5)接触器联锁的三相异步电动机正反转控制线路
(6)按钮联锁的三相异步电动机正反转控制线路
(7)双重联锁的三相异步电动机正反转控制线路
(8)倒顺开关控制的三相异步电动机正反转控制线路
(9)三相异步电动机能耗制动电路
(10)三相异步电动机串电阻降压启动控制线路
(11)三相异步电动机的多地控制
(12)工作台自动往返控制线路
(13)学生自行设计电路的安装、接线与调试
2.仪表照明实训项目
(1)电工常用工具的使用
(2)白炽灯照明电路的安装
(3)两个开关控制一盏灯
(4)两地控制一盏灯
(5)声控开关控制照明电路
(6)日光灯电路
(7)电度表原理与接线
(8)单相电度表的直接接线
(9)单相电度表经电流互感器接线
(10)住宅照明线路实训
