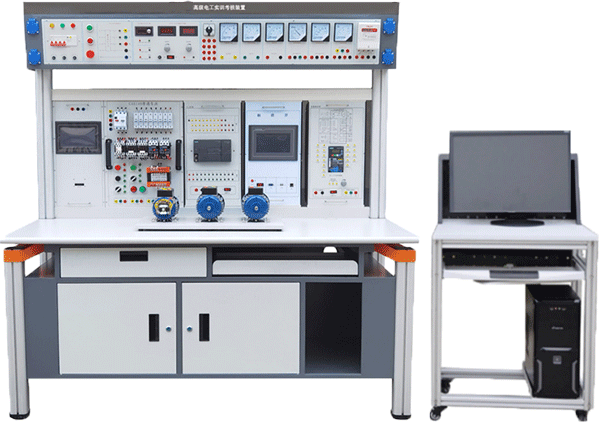

ZN-GD01型 高级电工实训考核装置

一、概述

高级电工考核实训装置、主要服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业的《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的教学实践工作与维修电工的技能考核，并且为电力系统自动化专业、机电设备运行与维护等专业提供岗前综合实训服务。

二、高级电工考核实训装置技术要求

本项目执行的标准规范包括但不限于以下标准规范，若以下标准规范与最新的国家、行业的标准规范不一致或相冲突，则应按最新的标准规范执行。
1、标准电压GB156-2017
2、电能质量电压允许波动和闪变GB12326
3、电能质量公用电网谐波GB/T14549
4、电工电子产品环境试验GB/T2423
5、电气装置安装工程电气设备交接试验标准GB 50150-2016
6、调速电气传动系统
第2部分：
一般要求 低压交流变频电气传动系统额定值的规定 GB/T12668.2
1、调速电气传动系统
第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.3-2012
1、调速电气传动系统
第4部分：安全要求GB/T12668.5
1.1.9调速电气传动系统
第6部分：确定负载工作制类型和相应电流额定值的导则GB/T12668.6
调速电气传动系统
第7部分:电气传动系统的通用接口和使用规范GB/T12668.7
调速电气传动系统 第8部分：电源接口电压的规范 GB/T12668.8

三、技术要求

实验桌：
1、输入电源：三相五线，AC380V±10％，50HZ。
2、工作环境：温度-10℃－+40℃，相对湿度<85％（25℃）。
3、电源控制：自动空气开关通断电源，有过压保护、欠压保护、过流保护、漏电保护系统。
4、输出电源：
（1）三相交流380V±10％  50HZ ；单相交流220V±10％50HZ。
（2）直流稳压电源：24V/1A， 3位半数字显示直流电压、交流电压，具有限流型短路软保护和自恢复功能。
5、外形尺寸：不小于1600mm×700mm×1650mm，铝合金结构，桌面防火面板。
6、实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用。
7、维修电工实训系统采用计算机仿真现代化信息技术手段，具有操作、模拟、仿真三大功能。
8、采用模块化结构，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部件即可。
9、试验屏采用铝合金结构（表面电泳处理），铝合金滑道用来悬挂试验挂箱
10、试验挂箱集成了多种典型PLC实训模块，包括抢答器、电机模块、水塔水位自动控制、运料小车、天塔之光实训模块，可以很方便的完成PLC的基础实训，硬件负载电源使用安全电压。
11、系统配置了目前工厂常用的组态软件（组态王、MCGS等），并配备详尽的应用指导书。
12、配有内容丰富的计算机光盘，包括PLC编程仿真、PLC组态、实训指导书、PLC实验源程序。
13、系统操作安全（多重人身、设备安全保护）、规范，使用灵活。
14、桌腿底部有调节器 ，高度可调，保证平稳度。
15、系统台面使用25mm的防火板材料，环保、耐磨、耐腐蚀、耐高温、高绝缘，采用6mm圆角式结构，有效杜绝了台边起边和裂缝。
