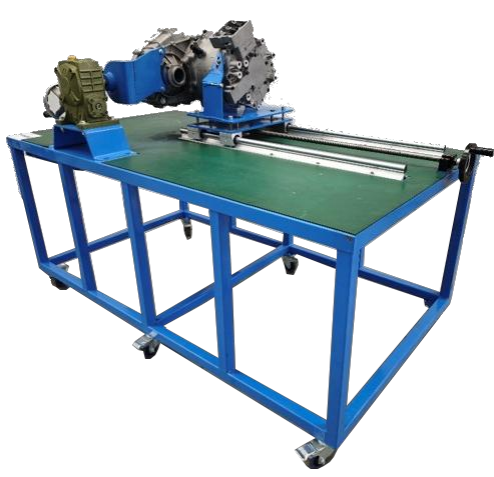

ZNQ-C04型电机减速器装调实训平台

一、产品概述

电机减速器装调平台由移动平台和电机减速器组成，内部集成：驱动电机、减速器、差速器。支持开展电机、减速器、差速器装拆检测及静态调试维修内容。适用于新能源汽车相关专业的教学。

二、产品功能

1.展示电机、减速器组成及工作原理。

2.能够进行电机、减速器装拆。

3.能够进行驱动电机静态检测。

三、实训项目

1.减速器拆卸与安装。

2.驱动电机冷却液回路密封性检查。

3.电机旋转变压器及温度传感器检测。

4.电机冷态绝缘电阻检测。

5.传动轴调整垫片测量计算。

四、技术参数

尺寸：1700*960*1260mm

1、永磁同步电机

额定功率（kW）：50

最大功率（kW）：120

额定功率（kW）：50

最大功率（kW）：120

额定转速（rpm）：4000

额定转矩（N.m）：120

额定电压：350V

绝缘等级：H

防护等级：IP67

冷却形式：水冷

2、移动平台

前端盖托盘：500*350*200mm

齿轮托盘：70*150*710mm

轮脚型号：福马GD-80F

轮脚承载：550公斤

支持前端盖，齿轮平稳放置，减速器可实现一自由度翻转，采用手轮转动，回转灵活。带有自锁脚轮，可实现平台移动与锁止

五、基本配置

1.驱动电机

2.移动平台

3.减速器端盖托盘

4.齿轮托盘
