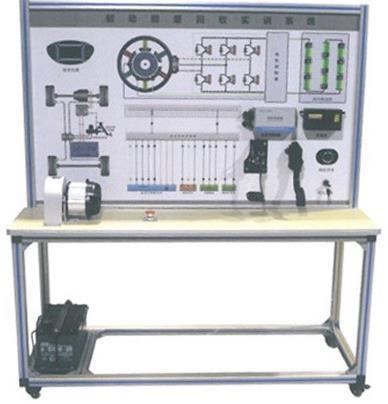

ZN-XNYB9型 制动能量回收系统实训台

一、产品组成

1.点火开关、工况开关、油门踏板、挡位开关、制动开关、电机（48V21KW）、电机控制器、锂电池（48V20AH）及充电机、电动车仪表与多功能仪表、DC/DC模块、制动滑行装置、辅以发光二极管进行系统能量流向的动态指示。纯电动汽车制动能量回收系统监控与检测上位机软件，制动能量回收系统监控的多功能仪表。

2.台架面板框采用优质铝型材结构，面板采用4mm厚铝塑板，UV平板喷绘彩色原理图，安装有检测端子。

二、产品规格

1.充电电源：交流220V± 10% 50Hz

2.工作电压：直流12V，48V

3.锂电池（48V20AH）

4.电机（无刷直流48V21KW）

5.工作温度：-40℃～+50℃

6.外形尺寸：≥1500x700x1700（长×宽×高)；

三、功能描述

1.该设备完整展示了纯电动汽车驱动能量输出与制动能量回收的工作基本原理，可动态模拟纯电动汽车驱动能量输出与制动能量回收在不同工况下的运行状态。

2.通过发光二极管指示电机驱动能量输出电流的流向，了解电机控制器驱动控制原理。

3.通过发光二极管指示电机制动能量回收电流的流向，了解电机控制器能量回收的控制原理。

4.发光二极管指示系统与电机控制器联动完整展示，电动车驱动和制动时能量的转换。

5.纯电动汽车制动能量回收系统监控与检测上位机软件真实检测制动能量回收系统数据变化。

6.制动能量回收系统监控的多功能仪表真实显示制动能量回收系统电流等变化。

7.学员可通过台架面板上的工作原理图直观对照纯电动汽车驱动系统原理图和实物，认识和分析纯电动汽车驱动能量输出、制动能量回收的工作原理。

8.示教板工作电源：高压电源采用锂电池电源，低压电源采用锂电池经DC/DC模块转换12V直流电源。

四、产品工艺

1.示教系统面板框采用铝型材制作，面板采用环保铝塑板，装有万向锁止脚轮，便于移动和锁止。

2.面板喷绘彩色原理图，安装检测端子。

3.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。

五、教学及实训项目

1.纯电动汽车驱动系统组成结构的认知

2.电机驱动能量输出工作原理的认知

3.电机制动能量回收工作原理的认知

4.电机能够实现能量回收的特性

5.制动能量回收在纯电动汽车上的特性认识
