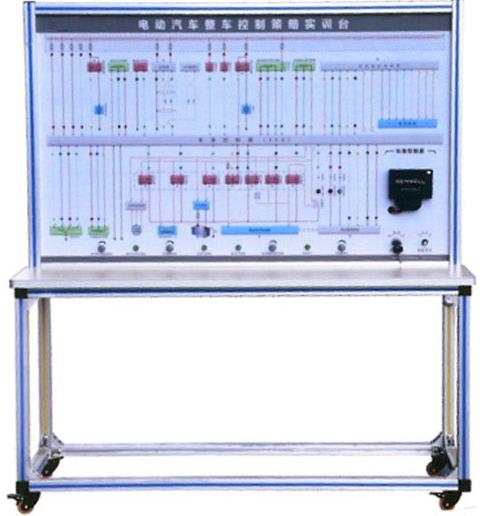

ZN-B7NY型 主控制器（整车控制器）系统实训台

一.产品简介

1.ZN-B7NY型 主控制器（整车控制器）系统实训台以比亚迪E5纯电动汽车整车控制器(VCU)及其控制系统为基础，整车控制器及其控制系统的机械及电气连接方式同原车的连接方式。

2.ZN-B7NY型 主控制器（整车控制器）系统实训台为真实可运行的整车控制器及其控制系统集成，充分展示各主要零部件组成结构和VCU控制逻辑关系。

3.ZN-B7NY型 主控制器（整车控制器）系统实训台可与电驱动及其控制系统实训台等其他设备联合工作（连接使用），同步检测实车整车控制器的实时工作状态以及特性参数。

二.功能特点

1. 本设备可与电驱动及其控制系统实训台等其他设备联合工作（连接使用），可展示纯电动汽车整车控制策略。

2.模拟纯电动汽车系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车、制动回收等工况下的能量流动方向以及电动机的运行状态，冷却水泵、真空制动等控制逻辑策略。

3.可模拟设置控制器的常见故障，通过学员正确的检测操作和排故操作，排除相应故障。

4.实训台安装检测端子，可对控制系统的电压、电流、电阻等进行测量，实时检测各种状态下的参数变化。

5.配套教学原理板，完整展示工作原理图，控制电路面板安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

6.面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；

7.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板。

三.基本配置

       本设备可与动力电池及其管理系统实训台等其他设备联合工作（连接使用），真实展示实车整车VCU的实时工作状态以及特性参数。整车控制器VCU通讯接口, 上位机软件,可移动平台和示教板。

技术规格

1.设备外接电源：交流220V±10% 50Hz

2.工作环境温度：-20℃～+60℃

3.设备外形：铝型材1500mm*700mm*1700mm（长*宽*高）

安全保护性能

1.实训台配备12V电源接地机械开关，可随时断开12V 接地，切断整个系统电源。

2.设备配有急停按钮，紧急情况按下急停按钮可立即断开主电源回路，实现多重安全保护。
