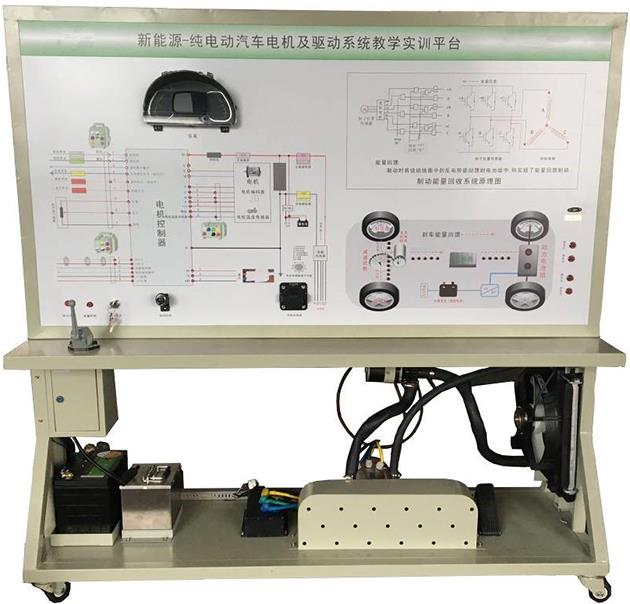

ZN-G17XNY型 新能源汽车控制系统集成实训台
一、功能特点
1.ZN-G17XNY型 新能源汽车控制系统集成实训台完整展示了新能源汽车整车真实各控制系统(包括DC-DC系统/电机控制/电池管理/VCU控制/车载充电机/仪表系统)，可以动态演示整车各控制系统的运行状态与工作过程。
2.设备面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车各控制系统结构原理图和实物，认识和分析新能源汽车各控制系统的工作原理。
3.设备上安装有点火开关、带网关通讯的整车控制器系统，仪表系统，电源转换DC-DC系统，整车控制器VCU系统，电机控制系统，电池管理系统,工况指示灯，电源开关，油门踏板，制动踏板，动力电机等运行模块与操纵开关。
4. DC-DC系统/电机控制/电池管理/整车控制器VCU /车载充电机/仪表系统通过CAN国标协议通讯且正常工作,通过自制上位机软件通过OBD诊断座可检测与标定各系统模块数据。
5.实现新能源汽车整车控制系统认知、检测、诊断、标定、匹配等实训实验。
6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
7.设备采用普通220V交流电源充电。
二、技术规格
1.交流电源：交流220V±10% 50Hz；
2.工作电压：直流12V
3.工作温度：-40℃～+50℃
4.外形尺寸：1700×700×1700mm(长×宽×高)
5.动力电池包与12V辅助电池；
6.产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
三．基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
控制面板与检测台 |
1.装有各种检测端子以及彩色原理图 2.带4只可移动脚轮: |
套 |
1 |
|
2 |
电动汽车磷酸铁锂电池 |
72V40Ah 带CAN-BUS通讯与电池管理器 |
套 |
1 |
|
3 |
电动车组合仪表 （7寸BMS信息显示屏） |
电动汽车仪表带CAN通讯； 包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯； |
套 |
1 |
|
4 |
BMS电池管理控制单元系统 |
配套 带CAN-BUS通讯 |
只 |
1 |
|
5 |
点火开关 |
配套 |
只 |
1 |
|
6 |
车载充电器 |
72V40AH，带CAN-BUS通讯 |
台 |
1 |
|
7 |
DC-DC转换器 |
带CAN-BUS通讯 |
套 |
1 |
|
8 |
充电枪与车载侧插座 |
国标,CEBEA |
套 |
1 |
|
9 |
电机驱动系统 |
72V4KW，带CAN-BUS通讯 |
套 |
1 |
|
10 |
VCU整车控制器 |
带CAN-BUS通讯，与电机控制器等模块CAN-BUS通讯 |
套 |
1 |
|
11 |
故障模拟与排除装置 |
|
套 |
1 |
|
12 |
设备教师/学生手册 |
配套 |
套 |
1 |
|
13 |
设备合格证、保修卡 |
配套 |
套 |
1 |
|
14 |
新能源汽车整车CAN总线协议 |
配套 |
套 |
1 |
|
15 |
上位机软件（电机/电控/电池/DC-DC） |
配套 |
套 |
1 |
