ZN-DQ6XNY型 纯电动汽车车身电器实训台
一、产品简介

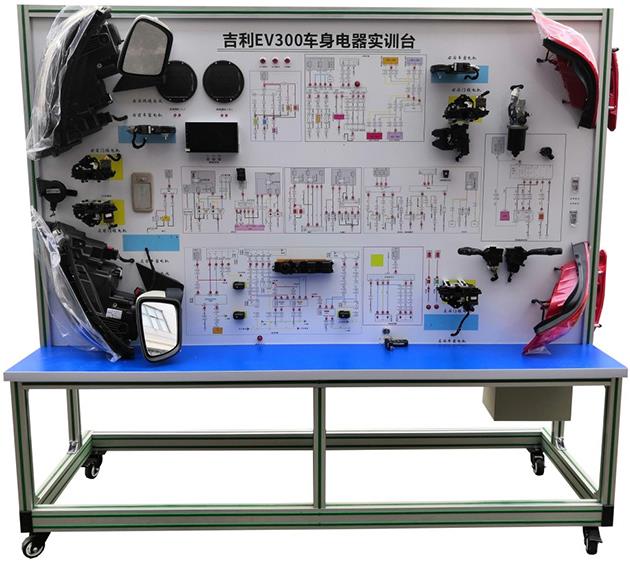

ZN-DQ6XNY型 纯电动汽车车身电器实训台采用全新 吉利EV300 纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。
ZN-DQ6XNY型 纯电动汽车车身电器实训台适用于各院校对纯电动汽车车身电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的组成结构。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析纯电动车身电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测纯电动车身电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
★7.配套新能源汽车电器仿真软件。
(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。
(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；
(3)系统带有背景音，可以按照教学条件打开或关闭。
(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。
(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。
(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。
(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。
(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。
(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作
(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。
三、技术规格
外形尺寸（约）：2040×700×1800mm(长×宽×高)
动力电源：原车
工作电压：原车
移动脚轮：100*60mm
四、基本配置（每台）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
示教板面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
|
2 |
点火开关 |
原车 |
个 |
1 |
|
3 |
组合仪表 |
原车 |
套 |
1 |
|
4 |
组合开关 |
原车 |
套 |
1 |
|
5 |
左右前大灯总成 |
原车 |
套 |
1 |
|
6 |
左右前雾灯 |
原车 |
套 |
1 |
|
7 |
左右转向灯 |
原车 |
套 |
1 |
|
8 |
左右转向边灯 |
原车 |
套 |
1 |
|
9 |
左右组合尾灯 |
原车 |
套 |
1 |
|
10 |
牌照灯 |
原车 |
套 |
1 |
|
11 |
DC电源转换系 |
原车 |
套 |
1 |
|
12 |
灯光开关 |
原车 |
套 |
1 |
|
13 |
刹车灯开关 |
原车 |
套 |
1 |
|
14 |
倒车灯开关 |
原车 |
套 |
1 |
|
15 |
危险灯开关 |
原车 |
套 |
1 |
|
16 |
线束 |
配套 |
套 |
1 |
|
17 |
雨刮总成 |
原车 |
套 |
1 |
|
18 |
雨刮控制器 |
原车 |
个 |
1 |
|
19 |
喷水电机 |
原车 |
套 |
1 |
|
20 |
喷水壶 |
原车 |
套 |
1 |
|
21 |
喇叭 |
原车 |
个 |
2 |
|
22 |
喇叭继电器 |
原车 |
个 |
1 |
|
23 |
各类继电器 |
原车 |
套 |
1 |
|
24 |
雾灯 |
原车 |
个 |
1 |
|
25 |
电动车窗与中控开关 |
原车 |
套 |
1 |
|
26 |
电动后视镜与开关 |
原车 |
套 |
1 |
|
27 |
中控锁电脑 |
原车 |
个 |
1 |
|
28 |
门锁电机 |
原车 |
套 |
1 |
|
29 |
电动窗电机 |
原车 |
套 |
1 |
|
30 |
音响总成 |
原车 |
套 |
1 |
|
31 |
扬声器 |
6"，200W |
对 |
1 |
|
32 |
辅助蓄电池 |
12V 45Ah |
台 |
1 |
|
33 |
保险丝盒 |
配套 |
个 |
2 |
|
34 |
电源总开关 |
50A |
个 |
1 |
|
35 |
移动台架(带自锁脚轮装置) |
2040×700×1800mm(长×宽×高)，铝材框架 |
台 |
1 |
|
36 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
37 |
教师手册 |
配套 |
套 |
1 |
|
38 |
合格证与保修卡 |
配套 |
套 |
1 |
