ZN-IROW型 比亚迪秦车身电气系统实训台

一．产品简介

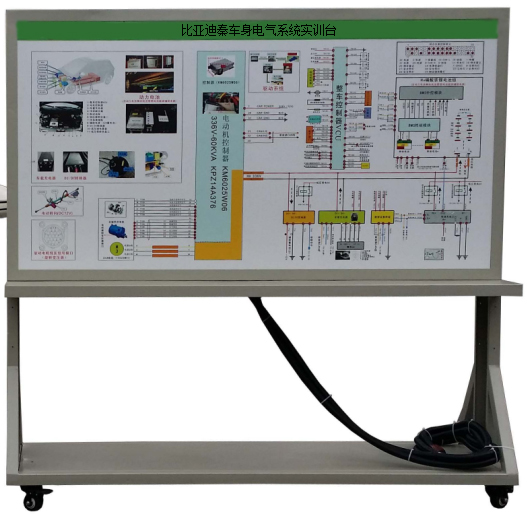

       ZN-IROW型 比亚迪秦车身电气系统实训台选用原装 比亚迪秦混合动力 原车车身和低压控制实物系统，完整的车身进行部切处理（外露电器部件），剖面位置合理，能清楚展示内部结构。
       低压系统部件齐全，真实地体现新能源汽车车身低压控制系统的连接控制关系、安装位置和运行工况参数检测。
       ZN-IROW型 比亚迪秦车身电气系统实训台适合培养学员对新能源汽车(油电混合动力)车身低压控制系统系统故障分析与排除能力，适用于各类型院校新能源油电混合动力汽车电器课程教学和维修实训。

二、功能特点
1.保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压系统零部件拆检要点。
2.可单独工作，DC12V电源由开关电源提供。
3.除车身外配移动教学板，教学板完整显示车身低压系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4.设备由原车解剖的车身平台和教学板组成，原车车身安装原车零部件；底部安装4个带自锁装置万向脚轮；教学板底座上配有30cm左右的台面，方便放置资料、轻型检测仪器等。
5.配备智能化故障设置和考核系统。
6.配套实训指导书，包含工作原理，实训科目，故障设置及清除等要点。
7.原车解剖的车身配套安装绝缘地板（耐压/绝缘为国标产品）。
三．基本配置(每台)

序号	名       称	规格型号	单位	数量
1	实训台面板	装有各种检测端子以及电路终端接线端子	套	1
2	主控制器总成（主控ECU）		套	1
3	诊断座		个	1
4	点火开关		个	1
5	组合仪表		套	1
6	组合开关		套	1
7	左右前大灯总成		套	1
8	左右前雾灯		套	1
9	左右转向灯		套	1
10	左右转向边灯		套	1
11	左右组合尾灯		套	1
12	牌照灯		套	1
13	阅读灯		套	1
14	大灯开关		套	1
15	雾灯开关		套	1
16	刹车灯开关		套	1
17	倒车灯开关		套	1
18	危险灯开关		套	1
19	门控灯开关		套	1
20	冷却液位传感器		个	1
21	线束		套	1
22	闪光继电器		个	1
23	冷却液位报警继电器		个	1
24	雨刮总成		套	1
25	雨刮继电器		个	1
26	喷水电机		套	1
27	喷水壶		套	1
28	喇叭		个	2
29	喇叭继电器		个	1
30	网关控制器		个	1
31	雾灯继电器		个	1
32	手刹开关		套	1
33	中央继电器盒		套	1
34	带移动脚轮钢制底座的汽车车身（局部解剖）		台	1
35	蓄电池	12V 45Ah	台	1
36	电源总开关	50A	个	1
37	移动台架(带自锁脚轮)	2040×650×1900mm	台	1
38	中控与车窗/后视镜系统		套	1
39	故障模拟与排除装置		套	1
