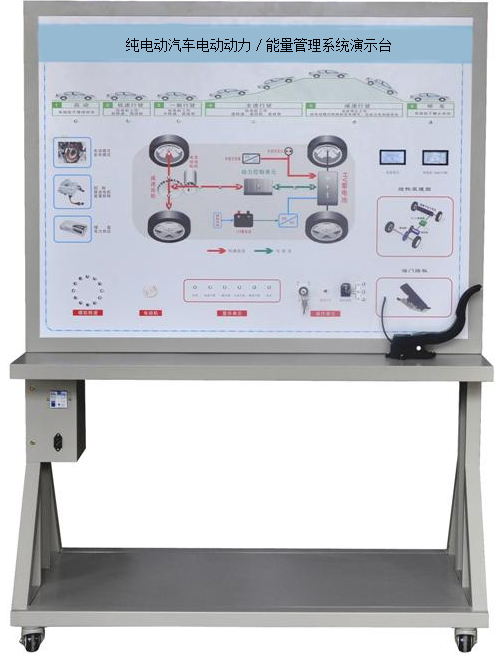

ZN-XNY-06型 纯电动汽车电动动力/能量管理系统演示台

一、概 述
        ZN-XNY-06型 纯电动汽车电动动力/能量管理系统演示台可展示纯电动汽车能量系统，态模拟系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示纯电动汽车能量系统工况。
       ZN-XNY-06型 纯电动汽车电动动力/能量管理系统演示台适用于各院校对《新能源汽车与电力电子技术》纯电动汽车能量系统的教学需要。

二、功能特点
1.完整展示了纯电动汽车能量管理系统，可以动态模拟纯电动汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘打印有永不褪色的彩色电路图与工作原理示意图。
3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，设有一台模拟电机用来演示电动机的工作状态。
4.示教板面板部分采用1.5mm厚冷板冲压成形框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
    1.外接电源：交流220V±10% 50Hz(充电工况）
    2.工作电压：220V
    3.工作温度：-40℃～+50℃
    4.外形尺寸：1240×600×1700mm(长×宽×高)
    5.工作温度：-40℃～+50℃
    6.设备颜色：标准7032等
    7.设备钢管：40*40*3mm
    8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
    9.移动脚轮：100*60mm
四、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	原理面板	彩色原理图/4mm铝塑板UV平板喷绘	套	1
2	启动开关	配套	套	1
3	油门踏板	配套	套	1
4	档位开关	配套	套	1
5	制动开关	配套	套	1
6	数字转速表	配套	套	1
7	电流指示表	配套	套	1
8	发光二极管闪光灯灯条	配套	套	1
9	电子油门踏板	配套	套	1
10	模拟电机	配套	套	1
11	12V开关电源	配套	套	1
12	继电器	配套	套	1
13	保险丝盒	配套	个	1
14	故障设置和考核系统	配套	套	1
15	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
16	教师手册	配套	套	1
17	合格证与保修卡	配套	套	1
