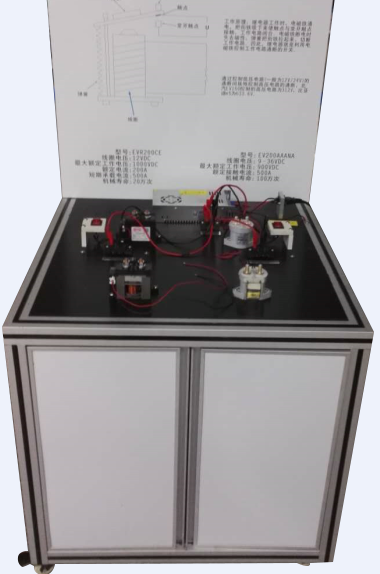

ZN-XNY-01型 高压大电流继电器演示台

一、产品简介
       选用ZN-XNY-01型 高压大电流继电器演示台，为比亚迪，江淮新能源等配套；提供两款继电器，每款各两件，一件解剖，一件用于通电测量，让学员掌握高压大电流继电器内部结构和工作原理。

二、功能特点
采用主流新能源配套高压大电流继电器，与动力电池包内部使用的继电器完全相同，安装在绝缘板上，在通电状态下检测高压端子的通断。
解剖的高压大电流继电器用于内部结构认识。
面板绘制高压大电流继电器工作原理和注意事项。
实训台带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置。
三、技术规格
1.设备外形尺寸（mm）：700*700*1450（长*宽*高）
2.面板外形尺寸（mm）：700*700（长*宽）
3.工作温度：-20°～+40°
4.开关电源：AC220V-DC12V-30A
5.高压大流继电器：EV200AAANA
线圈电压:～36VDC
*大额定工作电压：900VDC
额定接触电流:00A
机械寿命：100万次
6．高压大电流继电器：EVR200CE
线圈电压：12VDC
*大额定工作电压：1000VDC
额定电流：200A
短期承载电流:00A
机械寿命：20万次
四、基本配置
        高压大电流继电器EV200AAANA（两件，其中一件解剖），高压大电流继电器EVR200CE（两件，其中一件解剖），数字式万用表，开关电源，手动开关，可移动实训台(带原理面板)。
